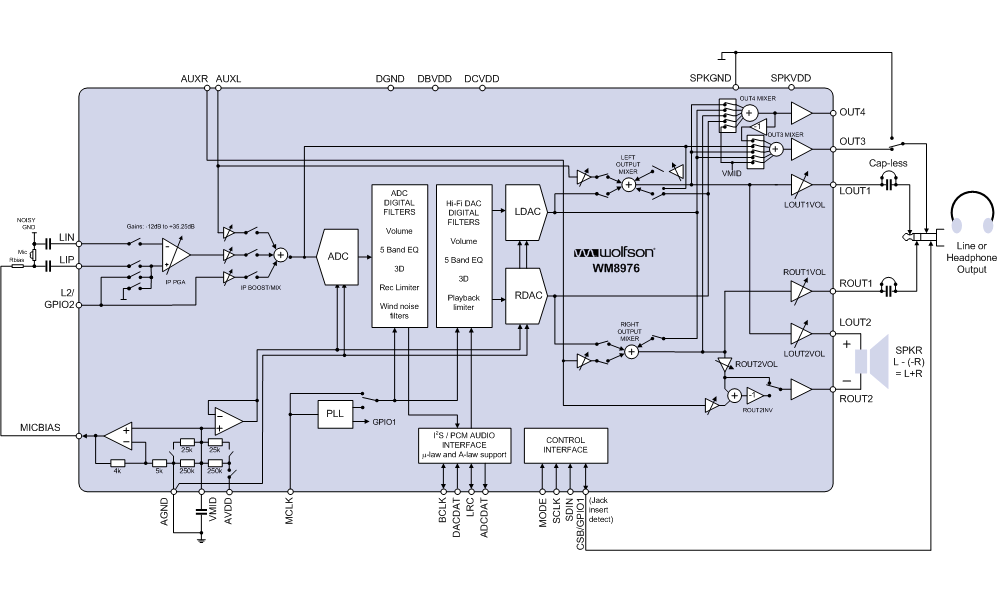

WM8976 - 产品及功能框图：
Cirrus Logic芯片：
- WM9713CLGEFL/RV - 集成电路（IC） > 接口 > 编解码器
- CS5322-BLZ - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- CS4244-DNZ - 集成电路（IC） > 接口 > 编解码器
- CS2200CP-CZZR - 集成电路（IC） > 时钟/定时 > 时钟发生器，PLL，频率合成器
- CDB5466U - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
- CS5532-ASZ - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- CS8415A-CSZ - 集成电路（IC） > 音频专用
- CDBWM8950-M-1 - 评估和演示板及套件
- CS5581-ISZR - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- CS42448-CQZR - 集成电路（IC） > 接口 > 编解码器
WM8976 - Codec with Speaker Driver
WM8976是Cirrus Logic公司的一款单声道/立体声编解码器产品，WM8976是Codec with Speaker Driver，本站介绍了WM8976的封装应用图解、特点和优点、功能等，并给出了与WM8976相关的Cirrus Logic元器件型号供参考。
WM8976 - Codec with Speaker Driver - 单声道/立体声编解码器 - 编解码器 - Cirrus Logic
WM8976 - 产品描述
WM8976 - 产品特性
StereoCodec:- DACSNR98dB,THD-84dB(’A’weighted@48kHz)
- ADCSNR95dB,THD-84dB’A’weighted@48kHz)
- On-chipHeadphoneDriverwith’capless’option
- 40mWoutputpowerinto16ohm/3.3VSPKVDD
- 1Woutputpowerinto8ohmBTLspeaker/5VSPKVDD
- Capableofdrivingpiezospeakers
- Stereospeakerdriveconfiguration
- Differentialorsingle-endedmicrophoneInterface
- Programmablepreampgain
- Psuedodifferentialinputwithcommonmoderejection
- ProgrammableALC/NoiseGateinADCpath
- Low-noisebiassuppliedforelectretmicrophones
- Enhanced3-Dfunctionforimprovedstereoseparation
- Digitalplaybacklimiter
- 5-bandEqualizer(recordorplayback)
- ProgrammableADCHighPassFilter(windnoisereduction)
- ProgrammableADCNotchFilter
- Auxinputsforstereoanaloginputsignalsor’beep’
- On-chipPLLsupporting12,13,19.2MHzandotherclocks
- Lowpower,lowvoltage
- 2.5Vto3.6V(digitalcore:1.71Vto3.6V)
- 5x5mm32-pinQFNpackage
WM8976 - 规格表
| Part | Channels | Dynamic Range (dB) | THD+N (dB) | Sample Rate (kHz) | Analog I/O | Power Supply (V) | Comments | Package |
|---|---|---|---|---|---|---|---|---|
| WM8976 | 2in; 1out | 98DAC; 95ADC | -84DAC; -82ADC | 48 | Differential | VA=2.5to5.5; VD=1.7to3.6 | EQ, 3D, DSP filters, MIC interface ALC, HP/speaker amps, PLL | 32 QFN |
