CS42432 - 108分贝192千赫4输入 6输出环绕声TDM CODEC

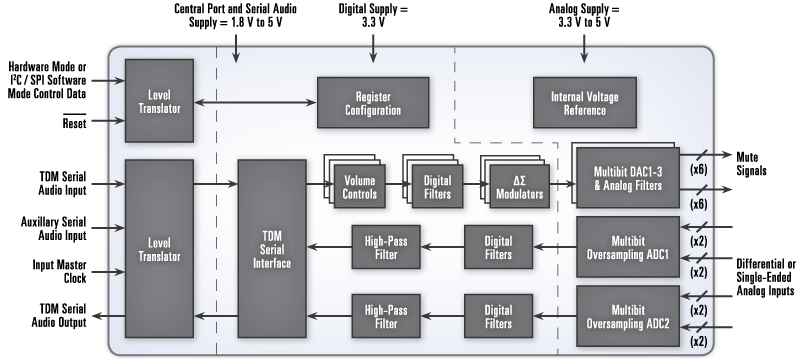

CS42432是Cirrus Logic公司的一款多声道编解码器产品，CS42432是108分贝192千赫4输入 6输出环绕声TDM CODEC，本站介绍了CS42432的封装应用图解、特点和优点、功能等，并给出了与CS42432相关的Cirrus Logic元器件型号供参考。
CS42432 - 108分贝192千赫4输入 6输出环绕声TDM CODEC - 多声道编解码器 - 编解码器 - Cirrus Logic
CS42432 - 产品描述
CS42432是一款高度集成的CODEC产品，用于简化家庭影院和车载音频系统的设计。该CODEC使系统设计师能够为入门级和中档音频产品提供先进的多通道环绕声性能。
CS42432包含4个单端或差分输入，6个单端或差分输出。另提供一个辅助的串口输入，可额外接收2通道的PCM（脉宽调制）数据。
CS42432带有6个数模转换器。这些数模转换器可提供24位转换，支持高达192 kHz的采样率，动态范围可达108 dB。每个数模转换通道都提供数字音量调节功能，并可在差分输出和单端输出两种模式下运行。
CS42432带有4个24位模数转换器，它们同样支持192 kHz的采样率，并提供105 dB的动态范围。每个模数转换器都提供数字音量调节和可选的溢出检测功能。
所有的片上转换器都使用多位Δ-Σ调节器以降低频带外噪声并改善性能。此外还提供单独的控制端口和串行端口，无缝连接DSP处理器。
CS42432包含一个只支持TDM的串行端口。
CS42432性能领先、设计灵活、材料单成本更低，并且价格具有竞争力。对于那些要求动态范围宽、失真小和噪音低的音频应用，如A/V接收器、DVD接收器和车载音频系统等，这款产品不啻为理想选择。
CS42432 - 产品特性
- 4个24位模数转换器和6个24位数模转换器
- 系统采样率高达192kHz
- 模数转换器动态范围
- 105dB差分
- 102dB单端
- 数模转换器动态范围
- 108dB差分
- 105dB单端
- 总谐波失真加噪音（模数和数模转换器）
- -98dB差分
- -95dB单端
- 模数输入多工器——单端模式
- 模数转换器的可编程高通滤波器，用于直流偏移校准
- 与TDM串行接口工业标准兼容
- 为额外模数转换或S/PDIF接收器提供辅助输入源
- 对数方式数字音量调节
- I2C/SPI主机控制端口
- 支持1.8伏至5伏逻辑电平
- 3.3伏或5伏模拟供电
- 3.3伏数字供电
- 封装：52引脚MQFP；无铅装配
- 家居和车载D级产品升级
CS42432 - 规格表
| Part | Channels | Dynamic Range (dB) | THD+N (dB) | Sample Rate (kHz) | Analog I/O | Power Supply (V) | Comments | Package |
|---|---|---|---|---|---|---|---|---|
| CS42432 | 4in; 6out | 108DAC; 105ADC | -98DAC; -98ADC | 192 | Single-ended or Differential | VA=3.3or 5; VD=3.3; VL=1.8to5 | TDM interface | 52 MQFP |
