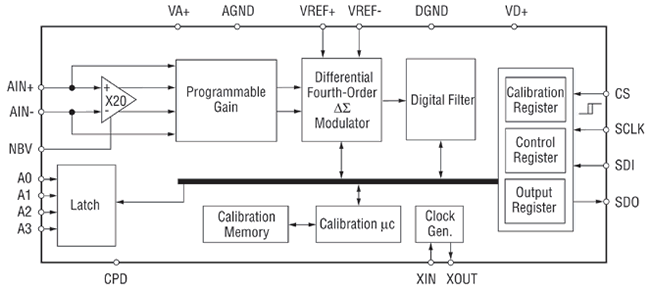

16位的CS5525和20位的CS5526是高度集成的Delta-Sigma 模拟至数字（A/D）转换器，包括一个仪器放大器，一个PGA（可编程的增益放大器），8个数字滤波器和自校准及系统校准电路。

这种转换器的设计使它可以自己产生负电源电压，供给片内仪器放大器以测量小于100毫伏的双极接地参考信号。通过直接提供-2.5伏NBV和5伏的VA+，可达到测量±2.5伏信号的目的。

数字滤波器可提供3.76赫兹至202赫兹(XIN=32.768千赫) 的可编程输出更新率。通过使用XIN=100千赫，可使输出率增加约3倍。每个滤波器的输出修正率在一个转换周期内可达到完全精确的程度。这些输出率小于15赫兹的滤波器 (XIN = 32.768 千赫) 可同时抑制50和60赫兹(±3赫兹) 的电平干扰。

低电压，单相转换稳定时间，可编程输出率和提供负电压输入信号的能力使得这些单相供电产品成为独立或非独立应用的理想芯片。

• Delta-SigmaA/D转换器
• • 线性误差:0.0015%FS
  • 无噪音分辨率:18位
• 双极/单极输入范围
• • 25毫伏、55毫伏、100毫伏、1伏、2.5伏和5伏
• 用斩波器稳定的仪器放大器
• 片内充电泵驱动电路
• 4位输出锁存器
• 单相3线串行接口
• • 与SPI?和Microwire?兼容
  • 串行时钟的施密特触发（SCLK)
• 可编程输出率
• • 3.76赫兹至202赫兹(XIN=32.768千赫)
  • 11.47赫兹至616赫兹(XIN=100千赫)
• 输出设定在一个转换周期内
• 同步50/60赫兹噪音抑制
• 带读/写寄存器的系统校准和自校准
• 单相+5V模拟供电；+3V或+5V数字供电
• 低功耗:4.9mW
• • 在1V、2.5V和5V范围内功耗为1.8mW
• 封装：20引脚SSOP;无铅装配

Part	Resolution (bits)	Throughput (Sps)	Integral Linearity (%FS)	Differential Linearity (±LSB)	Number of Channels	Power Consumption (mW)	Package
CS5525	16	3?606	0.0015%	NMC	1	9.4	20 SSOP
CS5526	20	3?606	7.0E-4%	NMC	1	9.4	20 SSOP
