CS4265 - 带有MUX和S/PDIF发射器的104 分贝/24位/192千赫立体声音频CODEC

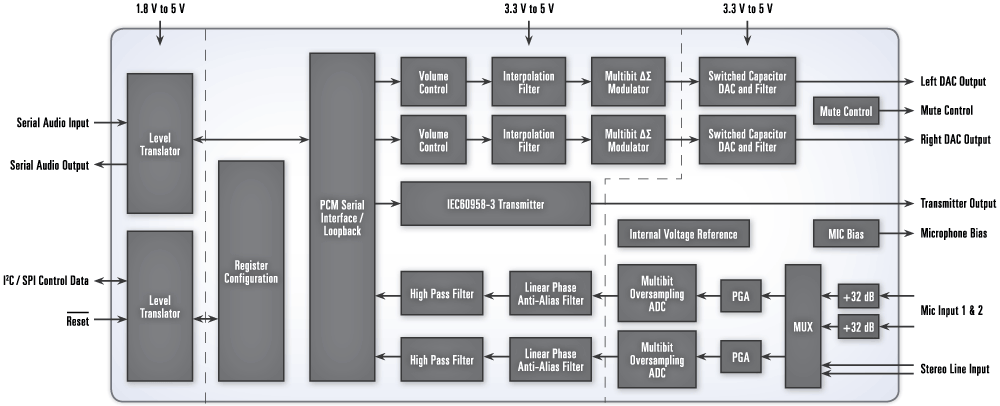

CS4265是Cirrus Logic公司的一款单声道/立体声编解码器产品，CS4265是带有MUX和S/PDIF发射器的104 分贝/24位/192千赫立体声音频CODEC，本站介绍了CS4265的封装应用图解、特点和优点、功能等，并给出了与CS4265相关的Cirrus Logic元器件型号供参考。

CS4265 - 带有MUX和S/PDIF发射器的104 分贝/24位/192千赫立体声音频CODEC - 单声道/立体声编解码器 - 编解码器 - Cirrus Logic

CS4265 - 产品描述

CS4265是一款带有 S/PDIF 输出的高度集成立体声CODEC，能提供卓越的音频效果。其创新设计的特点是集5个芯片于一体。

CS4265采用一个带2:1输入多路复用器的模拟前端及一个±12分贝模拟增益的可编程增益放大器，其0.5 分贝步长和过零无破音转换保持了上乘的音质。CS4265的一对输入具有专用麦克风前置放大器提供32 分贝增益，还可获得低噪音麦克风偏置电压。

立体声模拟到数字、数字到模拟的转换是基于多位 Delta-Sigma 结构。模 - 数和数 - 模两种转换器均支持24位转换和多达 192 赫兹的采样率。该产品还提供高品质单端输入和输出，其输出采用 Cirrus Logic 的 Popguard专利技术以消除电流开关循环导致的破音，从而减少另需配置的外部元器件。

CS4265在3.3伏或5伏电压环境下工作，向控制端口和序列端口提供1.8至5伏的逻辑电压。控制端口和序列端口为外部处理器或微控制器提供无需电平移动的直接接口。

此外，该产品还集成了一个同步 S/PDIF (IEC60958-3) 数字音频传送器，以实现更多的设计灵活度和降低系统成本。

CS4265以其突破性的低廉价格提供专业品质的音频效果，广泛应用于 DVD 录像机、数码录像机/个人录像机、数字电视、机顶盒、家庭媒体中心、车载娱乐系统、笔记本电脑和 PC 声卡。

CS4265 - 产品特性

完整的立体声CODEC
集成了192千赫S/PDIF传送器
24位转换
系统采样率可达192千赫
先进的多位Delta-Sigma结构
104分贝动态范围
-95分贝ADCTHD+N
-90分贝DACTHD+N
2:1多路复用器输入
IEC60958-3发射器
可编程增益放大器：±12分贝增益，0.5分贝步长，过零技术
32分贝增益、低噪音偏置电压的麦克风前置放大器
数码音量控制
Popguard技术控制破音
单端输入及输出
3.3伏或5伏电压
支持1.8伏至5伏逻辑电压直接接口
溢位检测
降噪的高通滤波器
封装：32引脚QFN，无铅装配

CS4265 - 规格表

Part	Channels	Dynamic Range (dB)	THD+N (dB)	Sample Rate (kHz)	Analog I/O	Power Supply (V)	Comments	Package
CS4265	2in; 2out	104DAC; 104ADC	-90DAC; -95ADC	192	Single-ended	VA=3.3or 5; VD=3.3or 5; VL=1.8to5	2:1 input MUX, MIC pre-amp, PGA, S/PDIF out	32 QFN
