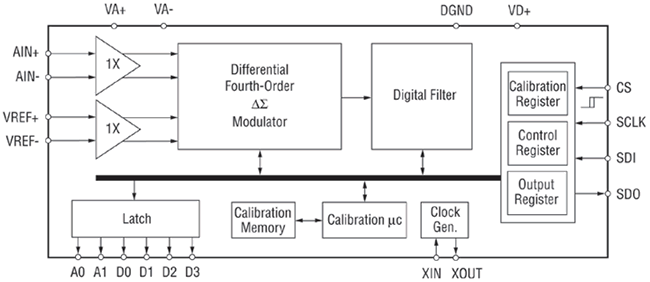

CS5529 - 产品及功能框图：
CS5529 - 带6位锁存器的16位可编程 Delta-Sigma A/D 转换器
CS5529是Cirrus Logic公司的一款Delta-Sigma A/D 转换器产品，CS5529是带6位锁存器的16位可编程 Delta-Sigma A/D 转换器，本站介绍了CS5529的封装应用图解、特点和优点、功能等，并给出了与CS5529相关的Cirrus Logic元器件型号供参考。
CS5529 - 带6位锁存器的16位可编程 Delta-Sigma A/D 转换器 - Delta-Sigma A/D 转换器 - 工业用 - Cirrus Logic
CS5529 - 产品描述
16位CS5529是一种低功耗、可编程Delta-Sigma模拟至数字（A/D）转换器，它包括粗/精充电缓存器、4阶Delta-Sigma调制器、校准微控制器、带可编程简化率的数字滤波器、6位输出锁存器和一个3线串行接口。该模/数转换器可工作于单或双模拟供电电压以及单数字供电模式。
该数字滤波器为可编程滤波器，其输出修正率在1.88赫兹至101赫兹之间。其输出率为XIN=32.768千赫的指定输出率。通过使用XIN=100千赫，可使输出率增加约3倍。每个滤波器的输出修正率在一个转换周期内可达到完全精确的程度。当输出率小于15赫兹时，该滤波器 可同时抑制50和60赫兹。
低电压，单相转换稳定时间，可编程输出率和提供负电压输入信号的能力使得这种单相或双相供电产品成为独立或非独立应用产品的理想芯片。
CS5529 - 产品特性
- Delta-Sigma模/数转换器
- 线性误差:0.0015%FS
- 无噪音分辨率:16位
- 2.5伏双极/单极缓冲输入范围
- 6位输出锁存器
- 8位滤波器
- 可选输出率
- 输出设置在同一个转换周期
- 50/60赫兹±3赫兹同步抑制
- 单相3线串行接口
- 兼容SPI?和Microwire?
- 连续时钟的施密特触发(SCLK)
- 带读/写寄存器的系统校准和自校准
- 供电电压配置
- VA+=5V;VA-=0V;VD+=3V至5V
- VA+=2.5V;VA-=-2.5V;VD+=3V至5V
- VA+=3.0V;VA-=-3.0V;VD+=3.0V
- 低功耗:2.6mW
- 封装：20引脚SSOP;无铅装配
CS5529 - 规格表
| Part | Resolution (bits) | Throughput (Sps) | Integral Linearity (%FS) | Differential Linearity (±LSB) | Number of Channels | Power Consumption (mW) | Package |
|---|---|---|---|---|---|---|---|
| CS5529 | 16 | 1?303 | 0.0015% | NMC | 1 | 2.6 | 20 SSOP |
