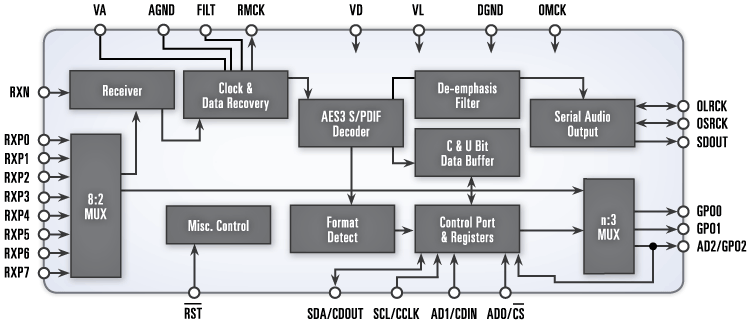

CS8416功能框图
CRD-SB15Wx2 产品公告
CRD-SB30Wx2 产品公告
CS8416 产品数据
勘误表: CDB8416 修订本 B 评估板
CS8416 产品公告
AN339 C8416 提供优于 CS8413/14 的性能增益
CDB8416 评估板数据
Soundbars: A Market Overview and Design Considerations
AN134 AES 和 SPDIF 的推荐变压器
AN022 数字音频接口数据结构总览
Cirrus Logic芯片：
承诺原装正品
专营Cirrus Logic，真正优化您的供应链
Cirrus Logic产品 - CS8416介绍

CS8416 - 192千赫数字音频接收器

CS8416是Cirrus Logic公司的一款接口和采样率转换器产品，CS8416是192千赫数字音频接收器，本站介绍了CS8416的封装应用图解、特点和优点、功能等，并给出了与CS8416相关的Cirrus Logic元器件型号供参考。

CS8416 - 192千赫数字音频接收器 - 接口和采样率转换器 - 音频 - Cirrus Logic

CS8416 - 产品描述

CS8416数字音频接收器，支持诸如DVD-音频在内的下一代音频格式所需的192kHz频率。通过以高达192kHz采样频率接受并解码音频数据，它可以确保专业和消费音响产品交换S/PDIF 和 AES/EBU音频数据。8:2的输入多路复用器可允许多达8声道的数字音频数据输入。此输入多路复用器的第二输出端口允许S/PDIF直通功能，增加了系统灵活性。它具备超低时钟抖动修复机制，从输入音频流中产生非常纯净的恢复时钟。此器件还允许选择信号输出至三个不同的通用输出端口。

CS8416是一种行业领先的192千赫数字音频接收器，其超低抖动性能可达200ps。CS8416特别使用于多种消费和专业设备，例如音频/视频接收机、CD-R、DVD接收机、多媒体扬声器、数字混音台、车载音响系统和机顶盒等。

CS8416 - 产品特性
  • 与EIAJCP1201、IEC-60958、AES3标准兼容
  • 8:2S/PDIF输入MUX；硬件模式中的可选引脚
  • 至3个通用输出引脚的可选信号路由
  • 硬件模式中的可选S/PDIF至Tx输入
  • 灵活的3线串行数字输出接口
  • 32千赫至192千赫采样频率范围
  • 低抖动时钟恢复
  • 声道状态和用户数据的引脚和微控制器读出存取
  • SPI（串行外设接口）/I2C控制端口软件和单独硬件模式
  • 差分线路接收器
  • 片上声道状态数据缓冲存贮器内存
  • 压缩音频输入流的自动检测
  • 可解读CDQ子编码
  • OMCK系统时钟模式
  • 3.3伏模拟供电（VA），3.3伏数字供电（VD）和3.3至5伏数字接口供电（VL）
  • 封装：28引脚SOIC，28引脚TSSOP，28引脚QFN；无铅装配
  • 家居和车载D级产品升级
CS8416 - 规格表
PartSample Rate (kHz)IEC-60958, AES-3, S/PDIF TX OutputsIEC-60958, AES-3, S/PDIF RX InputsOn-Chip Line DriverOn-Chip SRCHost InterfacePower Supply (V)Package
CS84161921VA=3.3;
VD=3.3;
VL=3.3or 5		28 SOIC
28 TSSOP
28 QFN
