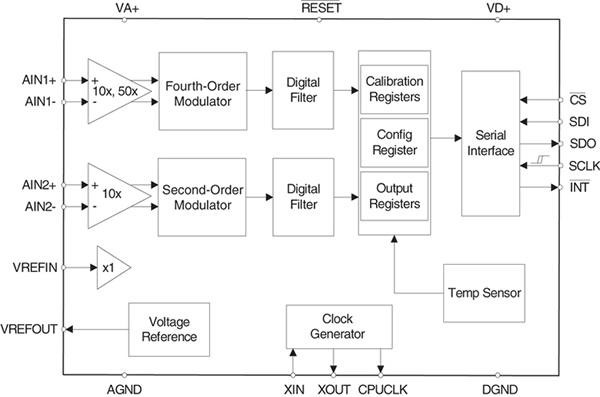

CS5550 - 产品及功能框图：
Cirrus Logic芯片：
- CDB47L63-M-1 - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
- WM8941GEFL/RV - 集成电路（IC） > 接口 > 编解码器
- CS8416K-DZZR - 集成电路（IC） > 音频专用
- CS4360-KZZ - 集成电路（IC） > 数据采集 > ADC/DAC - 特殊用途
- VRE102C - 电压基准芯片
- PA02M - 运算放大器，缓冲放大器芯片
- CDKWM9715-S-1 - 评估和演示板及套件
- WM8232GEFL/RV - 集成电路（IC） > 数据采集 > 模拟前端（AFE）
- CS5451-BS - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- EK64 - 评估板配件
CS5550 - 应用于电子秤的两通道低成本A/D转换器
CS5550是Cirrus Logic公司的一款带集成放大器的 Delta-Sigma A/D 转换器产品，CS5550是应用于电子秤的两通道低成本A/D转换器，本站介绍了CS5550的封装应用图解、特点和优点、功能等，并给出了与CS5550相关的Cirrus Logic元器件型号供参考。
CS5550 - 应用于电子秤的两通道低成本A/D转换器 - 带集成放大器的 Delta-Sigma A/D 转换器 - Delta-Sigma A/D 转换器 - Cirrus Logic
CS5550 - 产品描述
CS5550是一种便于设计、性价比高的小体积高度集成解决方案。CS5550确保电子秤厂商为客户提供测量精确、物美价廉的解决方案。这种Cirrus Logic的新型IC在片内集成了两个Delta-Sigma 模拟至数字（A/D）转换器、两个放大器和一个串行接口。
为与微控制器通讯，此芯片具有双向串行接口。它可以通过重新设置完成初始化和完全运转。此器件可提供出色的温度稳定性，适于长期工作。CS5550提供了精准的测量，是电子计量秤设计的理想选择。
CS5550 - 产品特性
- 输出率：2.44kSPS至4.88kSPS
- 两通道均拥有24位A/D寄存器
- 通道1:13ENOB
- 通道2:10ENOB
- 功耗低于12mW
- 通道1输入范围可调整
- 带单相供电的接地参考信号
- 片上2.5V参考电压（典型值25ppm/°C）
- 简单的3线数字串行接口
- 片上温度传感器
- 供电电压配置
- VA+=+5V
- AGND=0V
- VD+=+3.3V至+5V
- 双通道上偏移量和增益校准
- 封装：24引脚SSOP;无铅装配
CS5550 - 规格表
| Part | Resolution (bits) | Throughput (Sps) | Integral Linearity (%FS) | Differential Linearity (±LSB) | Number of Channels | Power Consumption (mW) | Package |
|---|---|---|---|---|---|---|---|
| CS5550 | 24 | 2440?4000 | 0.01% | NMC | 2 | 21 | 24 SSOP |
