CS4373A技术文档下载：

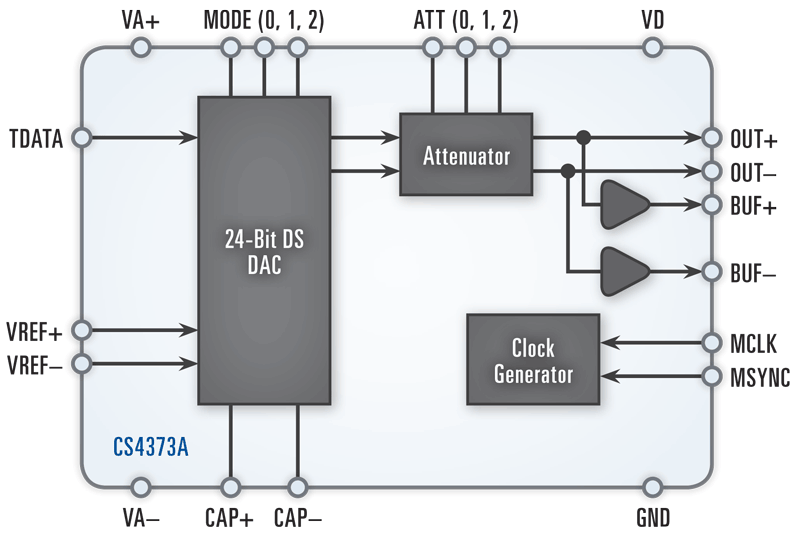

CS4373A - 产品及功能框图：
CS4373A - 低功耗高性能的24位Δ-Σ检测数模转换器
CS4373A是Cirrus Logic公司的一款地球物理测量产品，CS4373A是低功耗高性能的24位Δ-Σ检测数模转换器，本站介绍了CS4373A的封装应用图解、特点和优点、功能等，并给出了与CS4373A相关的Cirrus Logic元器件型号供参考。
CS4373A - 低功耗高性能的24位Δ-Σ检测数模转换器 - 地球物理测量 - 工业用 - Cirrus Logic
CS4373A - 产品描述
CS4373A是一款性能优良带有可编程衰减和多种控制模式的差分输出数模转换器。AC测试模式通过THD和CMRR测试测量动态性能而DC测试模式测量增益校正和脉冲。
CS4373A由CS5376A 数字滤波测试位流(TBS) 驱动器提供的ΔΣ数字位流驱动。CS4373A包含两组差分模拟输出，OUT和BUF，为电器通道和内电路感应器测试提供专用输出从而简化了系统设计。模拟输出衰减由易用引脚配置选择并且与CS3301/02差分放大器的增益匹配可在所有增益范围内提供全方位的测试。
CS4373A测试DAC为利用CS3301/02差分放大器，CS5371/72 ΔΣ调节器和CS5376A数字滤波器所设计的高分辨率，低频率，多轨道测量系统提供自我监测和精确校准功能。
CS4373A - 产品特性
- 由CS5376A数字滤波器提供数字ΔΣ输入
- 可选差分模拟输出
- 为电器测试提供精准输出(OUT±)
- 为感应器测试提供缓冲输出(BUF±)
- 多种AC和DC控制模式
- 信号带宽：DC达100赫兹
- 最大AC振幅：5VPP差分
- 最大DC振幅：+2.5Vdc差分
- 可选衰减与CS3301/02匹配
- 1、1/2、1/4、1/8、1/16、1/32和1/64
- 性能卓越
- AC(OUT)：-116dBTHD典型值，-112dB最大值
- AC(BUF)：-108dBTHD典型值，-95dB最大值
- DC绝对准确率：0.4%典型值，1%最大值
- 低功耗
- AC模式/DC模式：40mW/20mW
- 休眠模式/电源关断：1mW/10μW
- 超小引脚
- 28引脚SSOP包装，8mmx10mm
- 双电源配置
- VA+=+2.5伏;VA-=-2.5伏;VD=+3.3伏
CS4373A - 规格表
| Part | Description | Resolution (bits) | Dynamic Range (dB) | THD (dB) | Power Consumption Per Channel (mW) | Signal Range (V) | Package |
|---|---|---|---|---|---|---|---|
| CS4373A | Test DAC | 24 | 114 | -116 | 10 | 5Vp-p diff | 28 SSOP |
