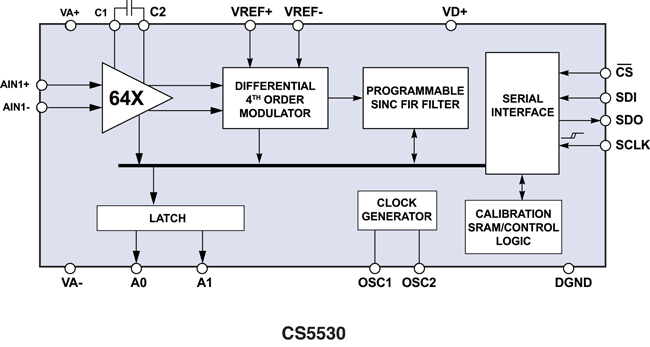

CS5530 - 产品及功能框图：
Cirrus Logic芯片：
- CS53L21-CNZR - 集成电路（IC） > 数据采集 > ADC/DAC - 特殊用途
- PA16 - 运算放大器，缓冲放大器芯片
- CS5102A-BLZ - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- EK34 - 运算放大器评估板
- CS3013-FS - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- CS5343-CZZR - 集成电路（IC） > 数据采集 > ADC/DAC - 特殊用途
- CS4351-DZZ - 集成电路（IC） > 数据采集 > ADC/DAC - 特殊用途
- CDB5464U - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
- WM8753-6117-FL48-M-S - Wolfson欧胜微音频芯片
- CDB5368 - 开发板，套件，编程器 > 评估板 > 模数转换器（ADC）评估板
CS5530 - 低成本低噪音 24 位 ADC
CS5530是Cirrus Logic公司的一款带集成放大器的 Delta-Sigma A/D 转换器产品，CS5530是低成本低噪音 24 位 ADC，本站介绍了CS5530的封装应用图解、特点和优点、功能等，并给出了与CS5530相关的Cirrus Logic元器件型号供参考。
CS5530 - 低成本低噪音 24 位 ADC - 带集成放大器的 Delta-Sigma A/D 转换器 - Delta-Sigma A/D 转换器 - Cirrus Logic
CS5530 - 产品描述
CS5530 - 产品特性
- 斩波器稳定式测量放大器，64X
- 0.1Hz时12nV/√Hz（无1/f噪音）
- 500pA输入电流
- 数字增益按比例增至40X
- Delta-sigma模数转换器
- 线性误差：0.0015%FS
- 无噪音分辨率：达到19位
- 可调的VREF输入：达到模拟供电
- 简单3线串行接口
- SPI和Microwire兼容
- 串行时钟上的施密特触发器(SCLK)
- 随附的偏置和增益校准寄存器
- 可选的字速率：每秒采样数6.25至3,840
- 可选50Hz或60Hz抑制
- 电源配置
- VA+=+5V，VA-=0V，VD+=+3V至+5V
- VA+=+2.5V，VA-=-2.5V，VD+=+3V至+5V
- VA+=+3V，VA-=-3V，VD+=+3V
- 封装：20针SSOP（可选无铅装配）
CS5530 - 规格表
| Part | Resolution (bits) | Throughput (Sps) | Integral Linearity (%FS) | Differential Linearity (±LSB) | Number of Channels | Power Consumption (mW) | Package |
|---|---|---|---|---|---|---|---|
| CS5530 | 24 | 7?3840 | ±0.0015% | NMC | 1 | 35 | 20 SSOP |
