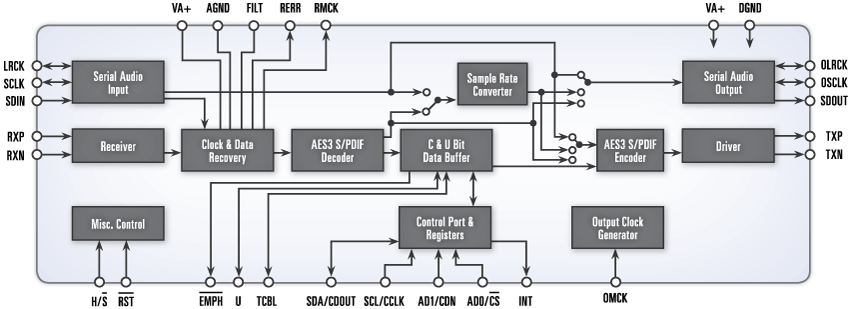

CS8420 - 产品及功能框图：
CS8420 - 24位96千赫采样频率转换器和收发器
CS8420是Cirrus Logic公司的一款接口和采样率转换器产品，CS8420是24位96千赫采样频率转换器和收发器，本站介绍了CS8420的封装应用图解、特点和优点、功能等，并给出了与CS8420相关的Cirrus Logic元器件型号供参考。
CS8420 - 24位96千赫采样频率转换器和收发器 - 接口和采样率转换器 - 音频 - Cirrus Logic
CS8420 - 产品描述
CS8420是一个立体声数字音频采样频率转换器，它带有AES3型和串行数字音频输入，AES3型和串行数字音频输出，以及通过一个4线微控制器端口进行的综合控制。声道状态和用户数据集成在区块划分的缓存器上，使得读取/修改/书写过程更加简便易行。
可以输入/输出24、20或16位的数字音频。输入数据可以完全与输出数据异步，同时输出数据可与以外部系统时钟同步。
目标应用包括CD-R、DAT（数字录音机）、Minidisc（迷你光盘）、DVD和视频带记录器（VTR）设备、混音控制台、数字音频发射设备、高品质数字至模拟和模拟至数字转换器、效果处理器和计算机音频系统。
CS8420 - 产品特性
- 带异步采样频率转换器的完善的IEC-60958、AES3、S/PDIF和EIAJCP1201收发器；与多种标准兼容
- 灵活的3线串行数字输入/输出接口
- 8千赫至108千赫采样频率范围
- 1:3和3:1最大输入/输出采样频率比
- 128分贝动态范围
- 1千赫下-117分贝THD+N
- 近似1:1比例下的卓越表现
- 出色的时钟抖动抑制
- 24位输入/输出字组
- 声道状态和用户数据的引脚和微控制器读/写存取
- 微处理器和独立模式
- 封装：28引脚SOIC;无铅装配
- 家居和车载D级产品升级
CS8420 - 规格表
| Part | Sample Rate (kHz) | IEC-60958, AES-3, S/PDIF TX Outputs | IEC-60958, AES-3, S/PDIF RX Inputs | On-Chip Line Driver | On-Chip SRC | Host Interface | Power Supply (V) | Package |
|---|---|---|---|---|---|---|---|---|
| CS8420 | 96 | 1 | 1 | VD=5; VA=5 | 28 SOIC |
