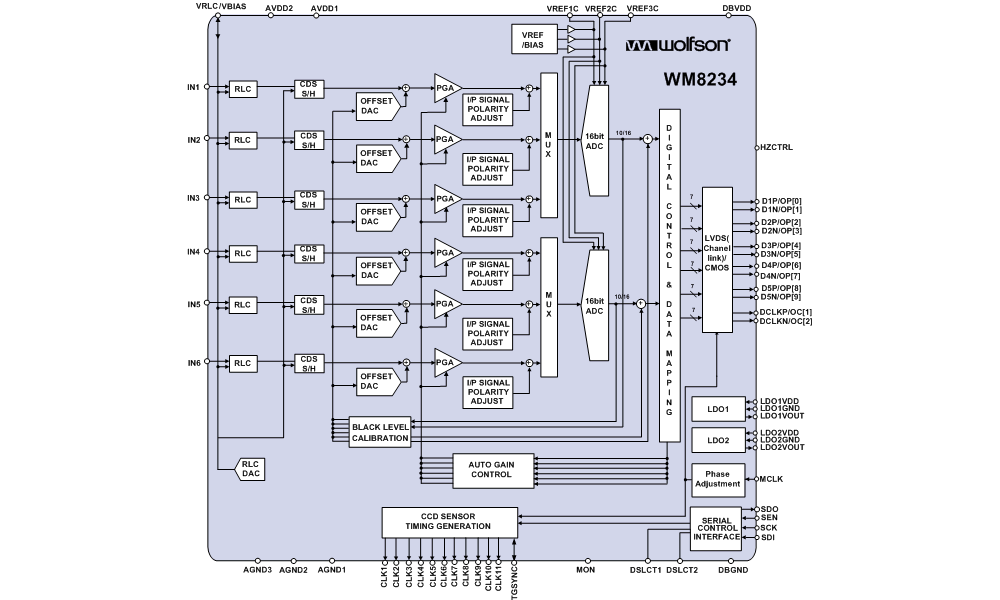

WM8234 - 产品及功能框图：
Cirrus Logic芯片：
- WM8726CGED - 集成电路（IC） > 数据采集 > ADC/DAC - 特殊用途
- CRDSB30WX2 - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
- CS4340-CZZR - 集成电路（IC） > 数据采集 > ADC/DAC - 特殊用途
- WM8224CSEFL - 集成电路（IC） > 数据采集 > 模拟前端（AFE）
- VRE3050BS - 电压基准芯片
- CRD1630-9W-Z - LED驱动器评估板
- WM8978CGEFL/RV - 集成电路（IC） > 接口 > 编解码器
- CS4340A-KSZ - 集成电路（IC） > 数据采集 > ADC/DAC - 特殊用途
- CS5322-BLZR - 集成电路（IC） > 接口 > 编码器，解码器，转换器
- WM8737CLGEFL/R - 集成电路（IC） > 数据采集 > ADC/DAC - 特殊用途
WM8234 - 6-Channel High Speed CCD/CIS ADC
WM8234是Cirrus Logic公司的一款成像 A/D 转换器产品，WM8234是6-Channel High Speed CCD/CIS ADC，本站介绍了WM8234的封装应用图解、特点和优点、功能等，并给出了与WM8234相关的Cirrus Logic元器件型号供参考。
WM8234 - 6-Channel High Speed CCD/CIS ADC - 成像 A/D 转换器 - 其它 - Cirrus Logic
WM8234 - 产品描述
WM8234 - 产品特性
- 70MSPSconversionrate
- 16-bitADCresolution
- Currentconsumption280mA
- 3.3Vsinglesupplyoperation
- Sampleandhold/correlateddoublesampling
- Programmableoffsetadjust(8-bitresolution)
- Flexibleclamptiming
- Pixelclamp/lineclampmode
- Programmableclampvoltage
- ProgrammableCIS/CCDtiminggenerator
- Internallygeneratedvoltagereferences
- CompliantforSpreadSpectrumClock
- LVDS/CMOSoutputoptions
- LVDS5pair490MHz35-bitdata
- CMOS90MHzoutputmaximum
- Completeonchipclockgenerator.MCLK5MHzto23MHz
- Internaltimingadjustment
- AutomaticGainControl
- AutomaticBlackLevelCalibration
- 56-leadQFNpackage7mmx7mm
- Serialcontrolinterface
WM8234 - 规格表
| Part | Resolution (bits) | Speed (MSPS) | Input PGA | Offset (bits) | Output Format | Control Interface | Supply (V) | Power (mW) | Description | Package |
|---|---|---|---|---|---|---|---|---|---|---|
| WM8234 | 16 | 140 | 12bit | 8 | LVDS 10-bit 5 pair LVDS 16-bit 5 pair CMOS 10-bit | Serial | 3.3 | 6-channel high speed CCD/CIS ADC | 56 QFN package 7 mm x 7 mm |
