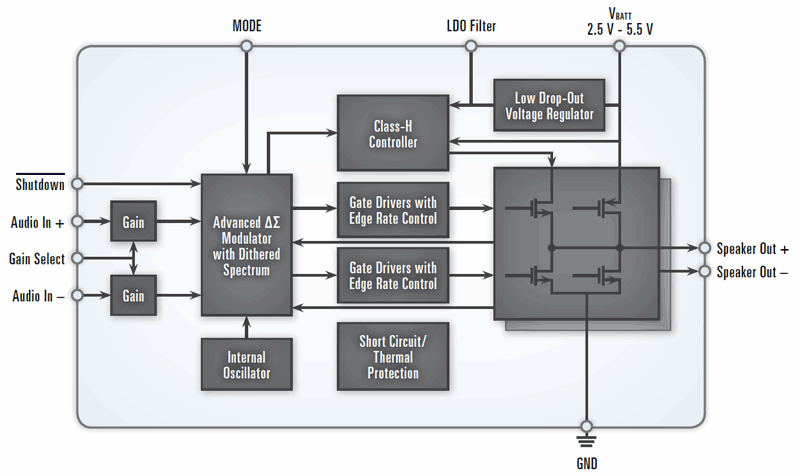

CS35L01 - 产品及功能框图：
Cirrus Logic芯片：
- CS48DV2A-CQZ - 集成电路（IC） > 嵌入式 > DSP（数字信号处理器）
- CS4340-KSZR - 集成电路（IC） > 数据采集 > ADC/DAC - 特殊用途
- DC495314 - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
- CS230011-CZZR - 集成电路（IC） > 时钟/定时 > 时钟发生器，PLL，频率合成器
- CDBWM8978-M-1 - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
- CS3014-INZR - 线性器件 - 放大器 - 仪器、运算放大器、缓冲放大器
- CS5374-CNZ - 集成电路（IC） > 线性 > 放大器 > 特殊用途放大器
- VRE100M - 电压基准芯片
- CS5304P-DN - 集成电路（IC） > 数据采集 > ADC/DAC - 特殊用途
- CDK47L35-S-1 - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
CS35L01 - 低功率 D 类音频放大器
CS35L01是Cirrus Logic公司的一款低功耗音频转换器产品，CS35L01是低功率 D 类音频放大器，本站介绍了CS35L01的封装应用图解、特点和优点、功能等，并给出了与CS35L01相关的Cirrus Logic元器件型号供参考。
CS35L01 - 低功率 D 类音频放大器 - 低功耗音频转换器 - 数字音频放大器产品 - Cirrus Logic
CS35L00/01/03 - 产品描述
CS35L00、L01 和 L03 是采用 Cirrus Logic 专有的混合 D 类架构的低功耗音频放大器系列，专为现今的移动设备而设计。结合了线性和开关放大器技术两者的优点，它的混合 D 类架构提供了一流的闲置功率消耗和低辐射性，同时维持了高输出功率效率和优良的音质。
CS35L00/01/03 - 产品特性
- 混合D类架构
- 1x2.9W，4?(10%THD+N)
- 1x2.3W，4?(1%THD+N)
- 1x1.7W，8?(10%THD+N)
- 1x1.4W，8?(1%THD+N)
- 超低功耗
- <1毫安的静态电流
- 先进的ΔΣ闭环调制
- 97dB信噪比（A加权）
- 0.02%THD+N@1W(SD&HD模式)
- -85dB电源抑制比@217Hz
- -70dB共模抑制比
- 集成的对输出短路和热过载的保护和自动恢复
- 砰噗声和喀哒声抑制
- 在低配置的10针DFN或9点WLCSP中可用
- CS35L00:+6dB或+12dB可选增益
- CS35L01:+6dB默认增益
- CS35L03:+12dB默认增益
CS35L00/01/03 - 规格表
| Part | Input | Channels | Output Power (W) | SNR (dB) | THD+N 1W | Power Supply (V) | Comments | Package |
|---|---|---|---|---|---|---|---|---|
| CS35L00 | Analog | 1x Mono Hybrid Class-D Speaker Driver | 2.8W into 4 ohm | 98 | 0.02 | 2.5to5.5 | Selectable +6/+12 dB gain, <1mA quiescent current | 10 DFN |
| CS35L01 | Analog | 1x Mono Hybrid Class-D Speaker Driver | 3W into 4 ohm | 98 | 0.02 | 2.5to5.5 | +6 dB gain, <1mA quiescent current | 9 WLCSP |
| CS35L03 | Analog | 1x Mono Hybrid Class-D Speaker Driver | 3W into 4 ohm | 98 | 0.02 | 2.5to5.5 | +12 dB gain, <1mA quiescent current | 9 WLCSP |
