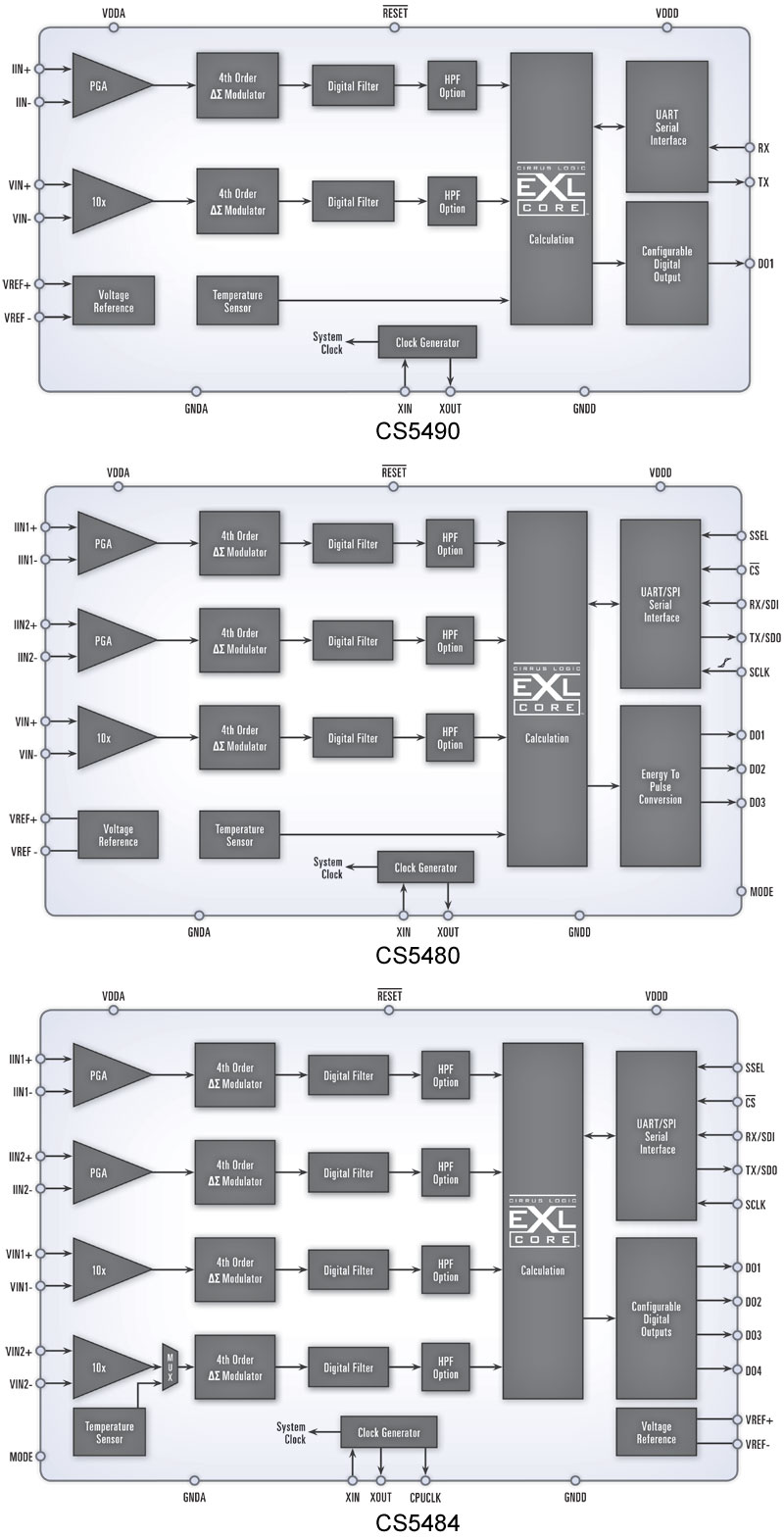

CS5490 - 产品及功能框图：
CS5490 - 双通道电能计量 IC
CS5490是Cirrus Logic公司的一款功率测量产品，CS5490是双通道电能计量 IC，本站介绍了CS5490的封装应用图解、特点和优点、功能等，并给出了与CS5490相关的Cirrus Logic元器件型号供参考。
CS5490 - 双通道电能计量 IC - 功率测量 - 工业用 - Cirrus Logic
CS5490 - 产品描述
CS5490 属于用于电能计量的 CS548x/9x 系列高性能模拟前端解决方案，配备两个 (CS5490)、三个 (CS5480) 或四个 (CS5484) 24 位模拟数字转换器。 以极低的价格提供高精度电能计量，以及芯片上电能计算和快速芯片上校准，可缩短产品开发周期。 在电流传感器、串行通信和数字输出方面的灵活性确保了 CS5490 适合需要高精度电能计量的任何应用，同时价格非常低。
CS5490 - 产品特性
- 出色的模拟性能，超低的噪声水平和高信噪比
- 在4000:1的动态范围内测得的电能计量精度为0.1%
- 在1000:1的动态范围内测得的电流有效值计量精度为0.1%
- 3个独立的24位、4阶Delta-Sigma调制器进行电压和电流测量
- 3个可配置的数字输出用于控制能量脉冲、过零或电能的方向
- 支持分流电阻、电流变压器(CT)和罗戈夫斯基(Rogowski)线圈电流传感器
- 过电流、电压骤降和电压浪涌检测
- UART/SPI串行接口
- 通过校验和和写保护实现对内部寄存器的保护
- 片上电压参考（典型值25ppm/°C）
- 采用3.3V单电源供电
- 低功耗：<13mW
- 16针SOIC封装
- 片上测量/计算：
- 有功、无功和视在功率
- 有效值电压和电流
- 功率因数和线路频率
- 瞬时电压、电流和功率
CS5490 - 规格表
| Part | ADC Converters | Current Sensor Options | Active Energy Accuracy | Reactive Energy Accuracy | IRMS Accuracy | SNR (dB) | Serial Comm | Digital Outputs | VREF Drift (ppm/°C) | Input Voltage (V) | Power Cons. (mW) | Package |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CS5490 | 2 | Shunt/ CT/ Rogowski | 0.1% over 4000:1 dynamic range | 0.1% over 4000:1 dynamic range | 0.1% over 1000:1 dynamic range | 80 | UART | Single Configurable Output | 25 | 3.3 | 13 | 16 SOIC |
