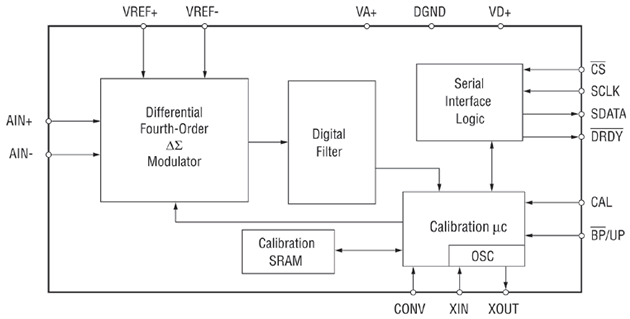

CS5509 - 产品及功能框图：
Cirrus Logic芯片：
- CDBMCU-DEBUG - 开发板，套件，编程器 > 编程器、仿真器和调试器
- CS5340-CZZ - 集成电路（IC） > 数据采集 > ADC/DAC - 特殊用途
- CS1611A-FSZ - 集成电路（IC） > 电源管理（PMIC） > LED 驱动器
- EK59 - 运算放大器评估板
- CS5351-DZZR - 集成电路（IC） > 数据采集 > ADC/DAC - 特殊用途
- CS62180B-IL/C - 集成电路（IC） > 接口 > 电信
- CS5463-IS - 集成电路（IC） > 电源管理（PMIC） > 电能计量
- CS1611-FSZ - 集成电路（IC） > 电源管理（PMIC） > LED 驱动器
- CS4955-CQZR - 集成电路（IC） > 接口 > 编码器，解码器，转换器
- CS4391A-KZZR - 集成电路（IC） > 数据采集 > ADC/DAC - 特殊用途
CS5509 - 单相供电16位A/D转换器
CS5509是Cirrus Logic公司的一款Delta-Sigma A/D 转换器产品，CS5509是单相供电16位A/D转换器，本站介绍了CS5509的封装应用图解、特点和优点、功能等，并给出了与CS5509相关的Cirrus Logic元器件型号供参考。
CS5509 - 单相供电16位A/D转换器 - Delta-Sigma A/D 转换器 - 工业用 - Cirrus Logic
CS5509 - 产品描述
CS5509是单相供电的16位串行输出端口CMOS模拟至数字（A/D）转换器。CS5509使用点和平衡（Delta-Sigma）技术，可提供输出率至多为每秒200个样本的低成本、高分辨率测量。
片内数字滤波器在50赫兹和60赫兹提供高级线路抑制，当该芯片在32.768千赫时钟信号控制下(输出率=20赫兹)。
CS5509具有片内自校准电路，可在任何时间和温度下启动，以确保最小的偏移量和满标误差。
低电压，高分辨率和小体积使得CS5509成为回还电路发射机，面板表，天平和以电池为电源的仪器设备理想的解决方案。
CS5509 - 产品特性
- Delta-Sigma模/数转换器
- 16位无编码遗失
- 线性误差:±0.0015%FS
- 差分输入
- 可选引脚单极/双极范围
- 共态抑制
- 直流105dB
- 50Hz,60Hz120dB
- 片上自校准电路
- 输出更新率至高达200/秒
- 3.3伏或5伏数字接口
- 超低功耗：1.7毫瓦
- 封装：16引脚SOIC;无铅装配
CS5509 - 规格表
| Part | Resolution (bits) | Throughput (Sps) | Integral Linearity (%FS) | Differential Linearity (±LSB) | Number of Channels | Power Consumption (mW) | Package |
|---|---|---|---|---|---|---|---|
| CS5509 | 16 | 20?200 | 0.0015% | 0.25 | 1 | 1.7 | 16 SOIC |
