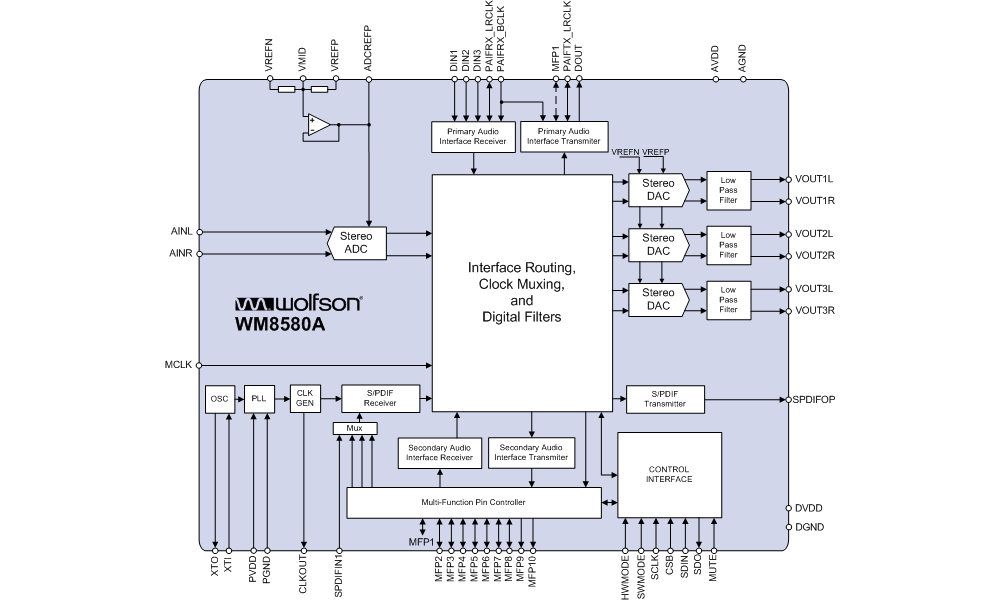

WM8580 - 产品及功能框图：
Cirrus Logic芯片：
- CS5511-ASZ - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- WM8727-6059-D8-M - Wolfson欧胜微音频芯片
- WM7230IMS/RV - Wolfson欧胜微音频芯片
- CS496122-CQZR - 集成电路（IC） > 嵌入式 > DSP（数字信号处理器）
- CS47L35-CWZR - 集成电路（IC） > 嵌入式 > DSP（数字信号处理器）
- CDB6222-1 - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
- PA241DWA - 运算放大器，缓冲放大器芯片
- WM8903-6201-FL40-M-S - Wolfson欧胜微音频芯片
- WM9081GICN/V - 集成电路（IC） > 数据采集 > ADC/DAC - 特殊用途
- CS42416-CQZ - 集成电路（IC） > 接口 > 编解码器
WM8580 - codec with S/PDIF Transceiver
WM8580是Cirrus Logic公司的一款多声道编解码器产品，WM8580是codec with S/PDIF Transceiver，本站介绍了WM8580的封装应用图解、特点和优点、功能等，并给出了与WM8580相关的Cirrus Logic元器件型号供参考。
WM8580 - codec with S/PDIF Transceiver - 多声道编解码器 - 编解码器 - Cirrus Logic
WM8580 - 产品描述
WM8580 - 产品特性
- Mutli-channelcodecwith3StereoDACsand1StereoADC
- IntegratedS/PDIF/IEC-60958-3transceiver
- AudioPerformance
- 103dBSNR(’A’weighted@48kHz)DAC
- -90dBTHD(48kHz)DAC
- 100dBSNR(’A’weighted@48kHz)ADC
- -87dBTHD(48kHz)ADC
- DACSamplingFrequency:8kHz-192kHz
- ADCSamplingFrequency:8kHz-192kHz
- IndependentADCandDACSampleRates
- 2andthree-wireSerialControlInterfacewithreadback,orHardwareControlInterface
- GPOpinsallowvisibilityofuserselectedstatusflags
- ProgrammableAudioDataInterfaceModes
- I2S,Left,RightJustifiedorDSP
- 16/20/24/32bitWordLengths
- ThreeIndependentStereoDACOutputswithDigitalVolumeControls
- TwoIndependentMasterorSlaveAudioDataInterfaces
- FlexibleDigitalInterfaceRoutingwithClockSelectionControl
- 2.7Vto5.5Vanalog,2.7Vto3.6VDigitalSupplyOperation
- 48-leadTQFPPackage
WM8580 - 规格表
| Part | Channels | Dynamic Range (dB) | THD+N (dB) | Sample Rate (kHz) | Analog I/O | Power Supply (V) | Comments | Package |
|---|---|---|---|---|---|---|---|---|
| WM8580 | 2in; 6out | 103DAC; 100ADC | -90DAC; -87ADC | 192 | Single-ended | VA=2.7to5.5; VD=2.7to3.6 | Two audio interfaces, HW and 2/3-wire SW control, PLLs | 48 TQFP |
