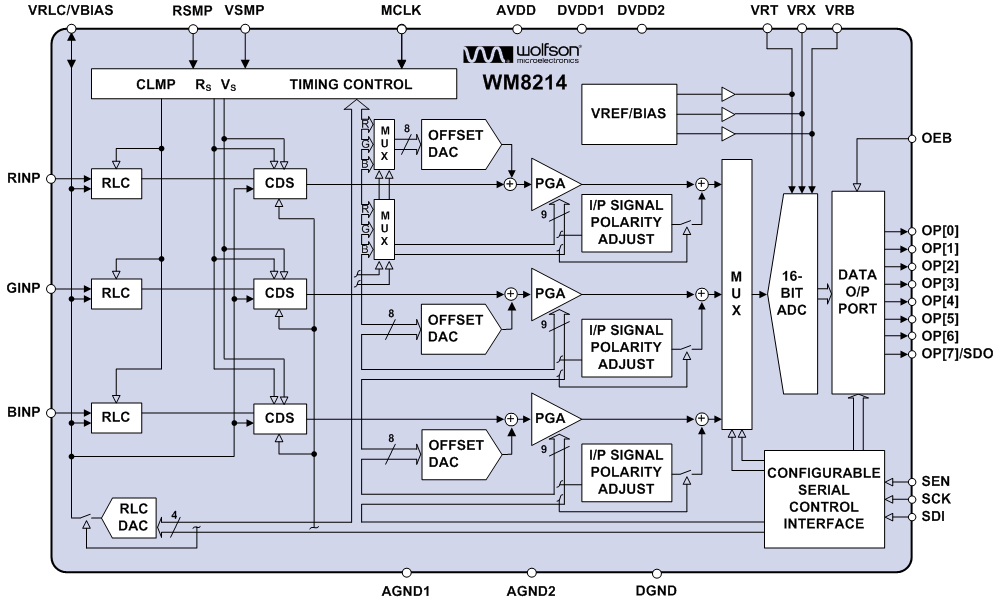

WM8214 - 产品及功能框图：
Cirrus Logic芯片：
- CS2300CP-CZZR - 集成电路（IC） > 时钟/定时 > 时钟发生器，PLL，频率合成器
- CS4341-CZZR - 集成电路（IC） > 数据采集 > ADC/DAC - 特殊用途
- CDB48500-USB - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
- CS6422-CSZ - 集成电路（IC） > 音频专用
- CS4222-DSZ - 集成电路（IC） > 音频专用
- CS2500-DZ - 集成电路（IC） > 时钟/定时 > 时钟发生器，PLL，频率合成器
- WM8727-6059-D8-M-S - Wolfson欧胜微音频芯片
- CDB-8422 - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
- CS5451A-ISZR - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- WM8761CBGED/R - 集成电路（IC） > 数据采集 > ADC/DAC - 特殊用途
WM8214 - 3-Channel High Speed CCD/CIS ADC
WM8214是Cirrus Logic公司的一款成像 A/D 转换器产品，WM8214是3-Channel High Speed CCD/CIS ADC，本站介绍了WM8214的封装应用图解、特点和优点、功能等，并给出了与WM8214相关的Cirrus Logic元器件型号供参考。
WM8214 - 3-Channel High Speed CCD/CIS ADC - 成像 A/D 转换器 - 其它 - Cirrus Logic
WM8214 - 产品描述
WM8214 - 产品特性
- 16-bitADC
- 40MSPSconversionrate
- Lowpower390mWtypical
- 3.3Vsinglesupplyoperation
- Single,2or3channeloperation
- Correlateddoublesampling
- Programmablegain(9-bitresolution)
- Programmableoffsetadjust(8-bitresolution)
- Flexibleclampcontrolwithprogrammableclampvoltage
- Flexibletiming,canbemadecompatiblewithWM819XandWM815Xparts
- 8-bitwidemultiplexeddataoutputformat
- 8-bitonlyoutputmode
- 4-bitLEGACYmultiplexednibblemode
- Internallygeneratedvoltagereferences
- 28-leadSSOPpackage,pincompatiblewithWM8199
- Serialcontrolinterface
WM8214 - 规格表
| Part | Resolution (bits) | Speed (MSPS) | Input PGA | Offset (bits) | Output Format | Control Interface | Supply (V) | Power (mW) | Description | Package |
|---|---|---|---|---|---|---|---|---|---|---|
| WM8214 | 16 | 40 | 9 | 8 | CMOS: 8+8 4x4 | Serial | 3to3.6 | 390 | 3-channel high speed CCD/CIS ADC | 28 SSOP |
