CS5466技术文档下载：

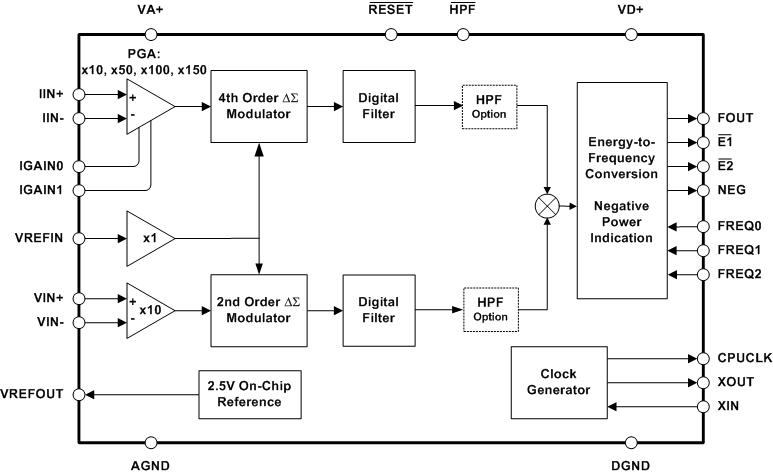

CS5466 - 产品及功能框图：
CS5466 - 低成本的住宅用电能表集成电路
CS5466是Cirrus Logic公司的一款功率测量产品，CS5466是低成本的住宅用电能表集成电路，本站介绍了CS5466的封装应用图解、特点和优点、功能等，并给出了与CS5466相关的Cirrus Logic元器件型号供参考。
CS5466 - 低成本的住宅用电能表集成电路 - 功率测量 - 工业用 - Cirrus Logic
CS5466 - 产品描述
CS5466是一款价格低廉在单一芯片上融合了双Δ-Σ模拟至数字转换器，电能至频率转换器和电能脉冲输出的电能表解决方案。CS5466以最少的外连器件精确测量并计算单相，双线或三线电能用量。
低频率脉冲输出，E1和E2，提供与应用电能相匹配的脉冲并且可用来驱动分节器发动机或机械计算器。电能方向输出，NEG, 表示脉冲输出E1和E2代表负的应用电能。高频率脉冲输出FOUT协助系统校准。
CS5466具有容许直接分配脉冲输出频率，当前轨道输入范围和高过滤启动装置的配置引脚。CS5466同时具有开关重置功能，保持器件处于重置阶段直至电源达到器件所需要求。
CS5466 - 产品特性
- 读数线性度：误差范围为读数的±0.1%，动态范围超过1000：1
- 片上功能：电能测量及电能至脉冲转换
- 符合IEC,ANSI,JIS精度要求
- 电流通道特性
- 实现精密测量的24位四阶Δ-Σ模数（A/D）转换器
- 高通滤波器
- 4种可选输入增益范围
- 片上2.5伏参考电压（温度补偿系数典型值：25ppm/°C）
- 片上电能方向指示
- 24引脚SSOP封装;无铅装配
CS5466 - 规格表
| Part | ADC Converters | Current Sensor Options | Active Energy Accuracy | Reactive Energy Accuracy | IRMS Accuracy | SNR (dB) | Serial Comm | Digital Outputs | VREF Drift (ppm/°C) | Input Voltage (V) | Power Cons. (mW) | Package |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CS5466 | 状态：不建议用于新设计。建议可用于新设计： CS5490 |
