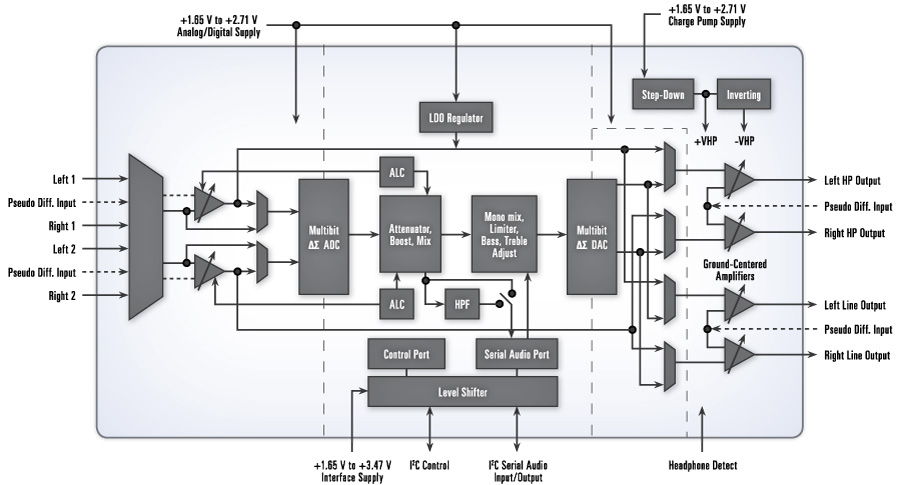

CS42L55 是一种高度集成的 24 位超低功耗立体声编解码器，可以提供卓越的音频性能。ADC 和 DAC 都具有许多适用于低功耗便携式系统应用的特性。CS42L55 配备 Cirrus Logic 正在申请专利的双模 H 类耳机放大器，结合了集成式降压和反转电荷泵的效率以及 AB 类放大器的线性和低 EMI。该放大器提供以接地为中心的输出，即使在低电压情况下也有较大的信号摆幅，不再需要外部隔直流电容器。

模拟输入路径可以采用单独的通路来控制不同的功能。可编程增益放大器 (PGA) 以零交叉变换提供模拟增益。ADC 路径包括带软斜坡变换的数字音量衰减器以及可编程的 ALC 和噪音门控监视器，用于监控输入信号并相应地调节音量。模拟通道也存在，用于调节更低噪音、更低功耗的耳机和线路放大器模拟输入-模拟输出路径，旁路 ADC 和 DAC。

DAC 输出路径包括固定功能数字信号处理引擎。音调控制以四种可选的拐角频率提供高低音调节。数字混合器为 ADC 输出和 PCM 输入信号路径提供独立的音量控制，并且提供主控音量控制。数字音量控制可配置在软斜坡变换时更改，而模拟控制可配置为在每个零交叉时发生。DAC 路径还包括去加重、限制功能和哗声发生器，可提供跨越两个八度音阶范围的音调选择。

正因为具有这些功能，所以对于要求功耗极低、占用空间很小的便携式应用，CS42L55 是理想的解决方案。

CS42L55 以 36 针 QFN 封装提供商业（-40°C 至 +85°C）级产品。CDB42L55 用户演示板也可用于设备评估和实现建议。

数模转换的特性

• 5mW立体声播放功耗
• 99dB动态范围
• -86dBTHD+N
• 数字信号处理引擎
• • 高低音控制，去加重
  • 主控音量控制（+12至-102dB，步长为0.5dB）
  • 软斜坡和零交叉变换
  • 可编程峰值检测和限制器
  • 哗声发生器，带全音调控制
• 降压/反转电荷泵
• H类放大器自动电源调节
• • 高效率
  • 低EMI
• 以接地为中心的伪差分输出
• HP功率输出高，-75dBTHD+N
• • 以1.8V电源为32欧姆提供2x20mW功率
  • 以1.8V电源为16欧姆提供2x20mW功率
• 以1.8V电源提供1VRMS线路输出
• 模拟音量控制（+12至-55dB，步长为1dB）
• 模拟输入-模拟输出通道
• 砰噗声和喀哒声抑制

模数转换的特性

• 3.5mW立体声录音功耗
• 95dB动态范围(A-wtd)
• -87dBTHD+N
• 2:1立体声输入复用器
• 模拟可编程增益放大器(PGA)（+12至-6dB，步长为0.5）
• +20dB提升
• 可编程自动电平控制(ALC)
• • 用于噪音消除的噪音门
  • 可编程阈值和攻击/释放率
• 独立的ADC通道控制
• 数字音量控制（0至-96dB，步长为1dB）
• 高通滤波器对直流测量禁用
• 伪差分输入

系统特性

• 12MHzUSB主控时钟输入
• 低功耗运转
• • 立体声模拟通道：1.8V时达3.3mW
  • 立体声录音和播放：1.8V时达8.3mW
• 耳机检测输入
• 高性能24位转换器
• • 多位Delta-Sigma架构
• 集成式高效功率管理，可减少功耗
• • 降压电荷泵，可提高效率
  • 反转电荷泵，通过为HP/线路放大器提供负轨来调节低系统电压
  • LDO调节器，提供低数字供电电压
• 数字功率降低
• • 极低的转换器过采样率
  • 突发式串行时钟，提供每采样24位
• 电源故障管理
• • ADC、DAC、CODEC、PGA、DSP
• 模拟和数字发送/混音
• • 线路/耳机输出＝模拟输入（ADC旁路）
  • 线路/耳机输出=ADC输出
  • 内部数字环接
  • 单声道混音
• I2C控制端口
• I2S数字接口格式
• 灵活的时钟选项
• • 主运作或从属运作
  • 高阻抗数字输出选择
  • 8.000、11.029、12.000、16.000、22.059、24.000、32.000、44.118和48.000kHz采样率

Part	Dynamic Range (dB)	THD+N (dB)	Sample Rate (kHz)	Analog I/O	Power Supply (V)	Comments	Package
CS42L55	状态：不建议用于新设计。建议可用于新设计： WM8750+WM8973
