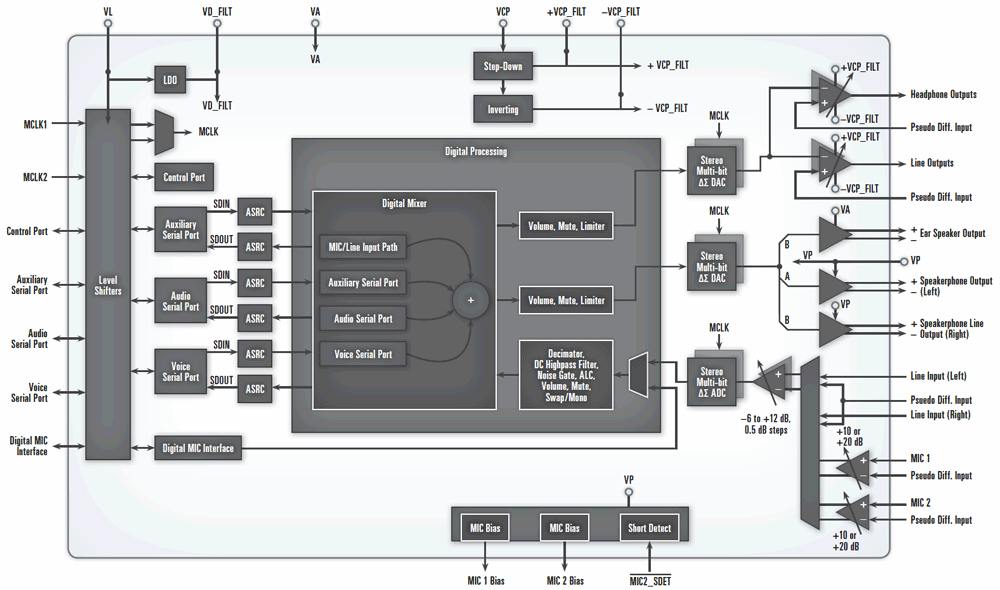

CS42L73功能框图
CS42L73 产品数据
CS42L73 产品简介
CS42L73 产品公告
CDB42L73 评估板数据
释放智能手机的音频潜力
Cirrus Logic芯片：
承诺原装正品
专营Cirrus Logic，真正优化您的供应链
Cirrus Logic产品 - CS42L73介绍

CS42L73 - 低功率移动立体声编解码器

CS42L73是Cirrus Logic公司的一款编解码器产品，CS42L73是低功率移动立体声编解码器，本站介绍了CS42L73的封装应用图解、特点和优点、功能等，并给出了与CS42L73相关的Cirrus Logic元器件型号供参考。

CS42L73 - 低功率移动立体声编解码器 - 编解码器 - 低功耗音频转换器 - Cirrus Logic

CS42L73 - 产品描述

CS42L73 是高度集成的低功率移动音频分布网络，它集成了两个立体声 DAC、一个立体声 ADC 和以接地为中心的耳机、线路和扬声器放大器，可用于智能电话和便携式设备。三个异步双向串口、搭配上集成的可接收大范围的传入音频采用率的异步采用率转换器 (ASRC)，可用于给集成的数字混合引擎提供输入；该引擎是 CS42L73 的核心。该引擎能够从多达三个外部来源中将数字音频覆盖并分发至它的任一集成的音频结点，从而给移动系统设计师完全的选择路由的能力。

CS42L73 - 产品特性
  • 模拟I/O
  • 立体声高性能ADC
    • 91dB动态范围(A-wtd)
    • -85dBTHD+N
  • 双数字麦克风接口
  • 独立MIC偏置输出
  • 立体声DAC到耳机放大器
    • 94dB动态范围(A-wtd)
    • -81dBTHD+N，32?
    • 集成式降压/反转电荷泵
  • H类放大器自动电源调节。
    • HP功率输出高，-70/-81dBTHD+N
    • 2x17/8.5mW，16/32?@1.8V
  • 立体声DAC到线路输出
  • 立体声高性能线路电平DAC
  • 97dB动态范围(A-wtd)
  • -86dBTHD+N
  • 来自单个1.8V电源的1VRMS
  • 单声道DAC到耳机扬声器放大器
  • 功率输出高，-70dB(0.032%)THD+N
  • -45mW，16?@1.8V
  • 单声道DAC到单扬声器放大器
  • 功率输出高，≤1%THD+N
  • -1.18/0.84/0.66W，8?@5.0/4.2/3.7V
  • 直接电池供电运行
CS42L73 - 规格表
PartDACs / ADCsDynamic Range (dB)THD+N (dB)Sample Rate (kHz)Analog I/OPower Supply (V)CommentsPackage
CS42L734/ 297DAC;
91ADC		-85DAC;
-85ADC		48Pseudo-DifferentialVA=1.66to1.94;
VD=0.85to1.4;
VP=3to5.25;
VCP=1.66to1.94;
VL=1.66to1.94		Class-H HP amp, Class A/B speaker amp, 3x asynchronous serial ports64 WLCSP
65 FBGA
