CS4207 - 配备耳机放大器的低功耗 4 路输入/6 路输出的高清晰度音频编解码器

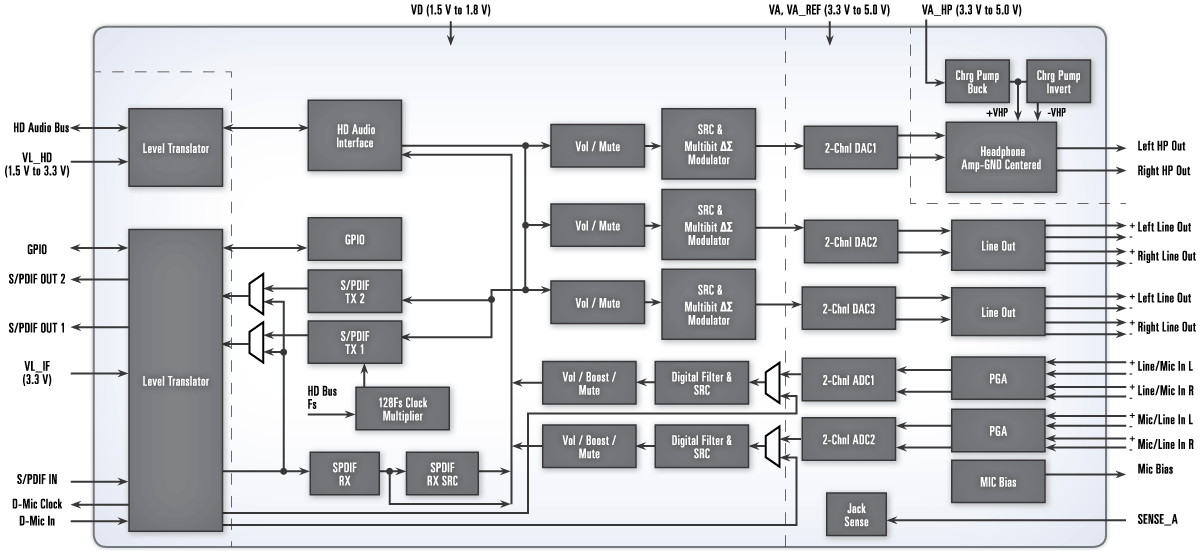

CS4207是Cirrus Logic公司的一款AC 97 和 HD 音频编解码器产品，CS4207是配备耳机放大器的低功耗 4 路输入/6 路输出的高清晰度音频编解码器，本站介绍了CS4207的封装应用图解、特点和优点、功能等，并给出了与CS4207相关的Cirrus Logic元器件型号供参考。
CS4207 - 配备耳机放大器的低功耗 4 路输入/6 路输出的高清晰度音频编解码器 - AC 97 和 HD 音频编解码器 - 编解码器 - Cirrus Logic
CS4207 - 产品描述
CS4207 是一款高度集成、多通道、低功耗的高清晰度音频编解码器，采用 192 kHz DAC、96 kHz ADC、192 kHz S/PDIF 发送器及接收器、麦克风前置放大器和偏置电压，以及地居中耳机驱动器。基于多位 Delta Sigma 调制，它可以实现 32 kHz 到 192 kHz 之间的各种采样率调整。
ADC 输入路径可以控制多种功能。麦克风输入路径包括可选的可编程增益前置放大器级和麦克风低噪音偏压电源。增益放大器可用于线路输入和麦克风输入，并通过软斜坡变换和零交叉变换来提供模拟增益。ADC 还配有带软斜坡变换的辅助数字音量衰减器。
CS4207 - 产品特性
- 数模转换的特性
- DAC1（耳机/线路输出）
- 101dB动态范围(A-wtd)
- -88dBTHD+N
- 耳机放大器–地居中
- 集成负压调节器
- 无需隔直流电容器
- 为16?提供44mW功率/通道
- DAC2及DAC3（线路输出）
- 110dB动态范围(A-wtd)
- -89dBTHD+N
- 差分平衡或单端
- 每个DAC独立支持32kHz到192kHz的采样率。
- 数字音量控制
- +6.0dB至-57.5dB，步长为0.5dB
- 零交叉变换和/或软斜坡变换
- 每个DAC独立支持D0和D3功耗状态
- D3至D0的快速转换
- 少于50ms的音频回放
- 模数转换的特性
- ADC1及ADC2
- 105dB动态范围(A-wtd)
- -89dBTHD+N
- 差分平衡或单端输入
- 带有零交叉变换和静音功能的模拟可编程增益放大器(PGA)±12dB，步长为1.0dB
- 麦克风输入
- 具有0dB、+10dB、+20dB及+30dB可选择增益设置的前置放大器
- 可编程、低噪音麦克风偏置电平
- 每个ADC独立支持8kHz到96kHz的采样率
- 辅助数字衰减控制
- -13.0dB至-51.0dB，步长为1.0dB
- 零交叉变换和/或软斜坡变换
- 两个双数字麦克风输入的数字接口
- 每个ADC独立支持D0和D3功耗状态
CS4207 - 规格表
| Part | Bus Interface | SNR (dB) | THD+N (dB) | Feature | Converters | Package |
|---|---|---|---|---|---|---|
| CS4207 | HD-Audio | 110DAC; 105ADC | -94DAC; -88ADC | S/PDIF receiver with SRC, 2 S/PDIF transmitters, MIC pre-amp, HP amp, 2 DMIC inputs | Six 192 kHz DACs Four 96 kHz ADCs | 48 QFN |
