CS49700 - 32 位高清晰音频解码器 DSP 产品族 - DSP - 音频 - Cirrus Logic
CS49700 是单芯片 32 位音频处理器，旨在满足下一代 DVD 系统（基于 Blu-Ray 和 HD-DVD）的高清晰音频标准所要求的处理任务。CS49700 可以对多达六种环绕声音频算法进行解码，包括 Dolby Digital、Dolby Digital Plus、Dolby TrueHD、DTS、DTS Master 和 DTS High Resolution，任何一种算法都可以应用在高清晰的 DVD 光盘媒体中。

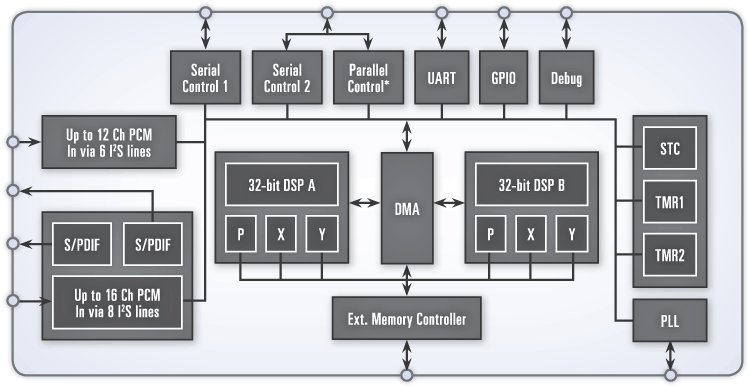

通过 32 位双核心结构，CS49700 生成真正的并行处理功率 - 每秒1.8 千兆运作（每秒 3 亿条指令）。多音频格式还提出了许多时钟频率方面的挑战，对此 CS49700 通过能生成系统时钟源的先进锁相环 (PLL) 技术进行了很好的解决。
CS49700 还提供后期处理算法，例如 Dolby Pro Logic IIx、DTS 96/24、Neo:6、MPEG、AAC、SRS Circle Surround II、Dolby Headphone、Dolby Virtual Speakers、SRS Tru-Surround XT 和 THX Ultra2，这些算法构建在 IC 的单片只读存储器之内。
CS49700 还提供 HDMI 1.3 支持，HDMI 1.3 是新兴的数字音频和视频互连标准，用于在家庭影院设备之中发送数字音频和视频信号，例如音频/视频接收机、DVD 播放机和平板电视。
家庭音频应用程序由第三方支持。欲了解更多信息，请联系您当地的销售代表。
- 多标准32位高清晰音频解码和后期处理
- 支持高清晰音频格式，包括：
- DolbyDigitalPlus
- DolbyTrueHD
- DTS-HD高清晰音频
- DTS-HD主音频
- ROM中的Framework应用库
- DolbyDigitalEX、DolbyProLogicIIx、DolbyHeadphone和DolbyVirtualSpeaker
- DTS-ES96/24、DTS-ESDiscrete6.1、DTSESMatrix6.1
- AAC多声道5.1
- SRSCS2和TSXT
- THXUltra2、THXReEQ
- 纵横混合器和信号生成器
- 先进的后处理器包括：7.1低音管理器、音调控制、11波段参数EQ、延时、1:2超采样器
- MicrosoftHDCD
- 其它用于下载的Framework应用
- ThomsonMP3Surround、DTS:Neo6、DSD-to-PCMConversion、NeuralSurround、CirrusOriginalMulti-ChannelSurround2(COMS2)。请联系您当地的FAE获取更多有关应用的信息。
- 最多12路32位串行音频输入
- 6通道DSD输入
- 16通道x32位PCM输出，具有双192kHzSPDIF发送器
- 两个SPI/I2C，一个并行端口和一个UART端口
- SDRAM和串行/并行闪存支持
- 家庭音频应用程序由第三方支持。欲了解更多信息，请联系您当地的销售代表。
| Part | Processor | Key Features and Firmware | DSP Core Speed | Operating Range | Package |
|---|---|---|---|---|---|
| CS497014 | Dual 32-bit | (DD+, DTHD, DD, DDEX, AAC) + PP2 | 150MHz (600 M MAC/Sec); 131MHz (600 M MAC/Sec) | 0to70°C; -40to85°C | 128 LQFP |
| CS497024 | Dual 32-bit | (DTS, DTS-ES, DTS96/24, DTS-HD, DD+, DTHD, DD, DDEX, AAC) + PP2 | 150MHz (600 M MAC/Sec); 131MHz (600 M MAC/Sec) | 0to70°C; -40to85°C | 128 LQFP |
