CS4245是一款高度集成的立体声 CODEC，它能为开发人员提供流畅的产品开发方案，降低总体设计复杂程度和成本，并且实现卓越的音质效果。

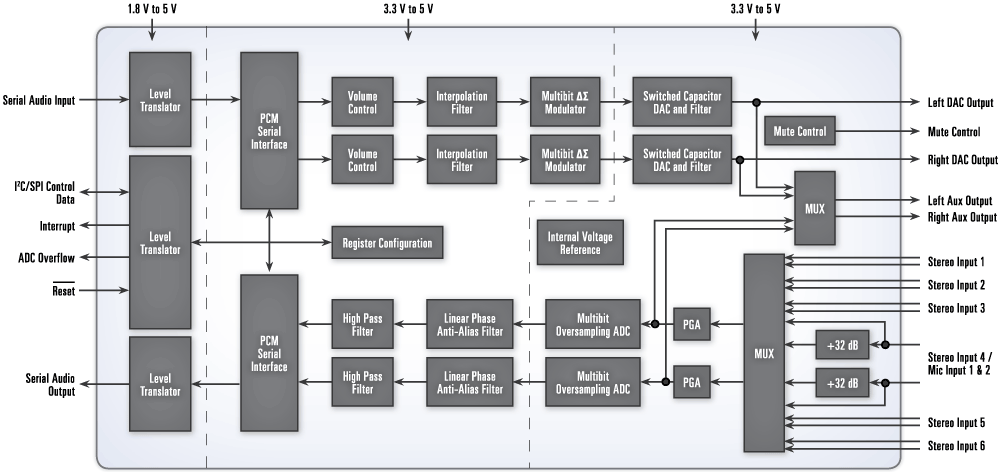

CS4245 的前端采用一个集成模拟输入选择器，能容纳立体声音频源达6个之多。该产品还包含一个可实现±12分贝模拟增益的可编程增益放大器，其0.5 分贝步长和过零无破音转换保持了上乘的音质。CS4245的一对输入具有专用麦克风前置放大器提供32 分贝增益，还可获得低噪音麦克风偏置电压。

立体声模拟到数字、数字到模拟的转换是基于多位 Delta-Sigma 结构。模 - 数和数 - 模两种转换器均支持24位转换和多达 192 赫兹的采样率。高通滤波器用于去除直流偏移。该产品还有一个专用引脚检测溢位。

数模转换器带有数字衰减，提供高质量的单端输入和输出；其输出采用 Cirrus Logic 的 Popguard 专利技术以消除电流开关循环导致的破音，从而减少另需配置的外部元器件。

CS4245 在 3.3伏或5伏电压环境下工作，向控制端口和串行端口提供1.8至5伏的逻辑电压。控制端口和串行端口为外部处理器或微控制器提供无需电平移动的直接接口。

CS4245 以其突破性的低廉价格提供专业品质的音频效果，广泛应用于 DVD 录像机和接收机、数码录像机/个人录像机、数字电视、机顶盒、家庭媒体中心、车载娱乐系统、家庭影院产品和 PC 声卡。

• 完整的立体声CODEC
• 24位转换
• 系统采样率可达192千赫
• 先进的多位Delta-Sigma结构
• 104分贝动态范围
• -95分贝ADCTHD+N
• -90分贝DACTHD+N
• 6:1多路复用器输入
• • 多达6个立体声输入源，通过模式
• 可编程增益放大器：±12分贝增益，0.5分贝步长，过零技术
• 32分贝增益、低噪音偏置电压的麦克风前置放大器
• 数码音量控制
• Popguard技术控制破音
• 单端输入及输出
• 3.3伏或5伏电压
• 支持1.8伏至5伏逻辑电压直接接口
• 溢位检测
• 支持异步的模数转换器和数模转换器采样率
• 与CS5345引脚兼容
• 封装：48引脚LQFP，无铅装配

Part	Channels	Dynamic Range (dB)	THD+N (dB)	Sample Rate (kHz)	Analog I/O	Power Supply (V)	Comments	Package
CS4245	6in; 2out	104DAC; 104ADC	-90DAC; -95ADC	192	Single-ended	VA=3.3or 5; VD=3.3or 5; VL=1.8to5	6:1 input MUX, MIC pre-amp, PGA	48 LQFP
