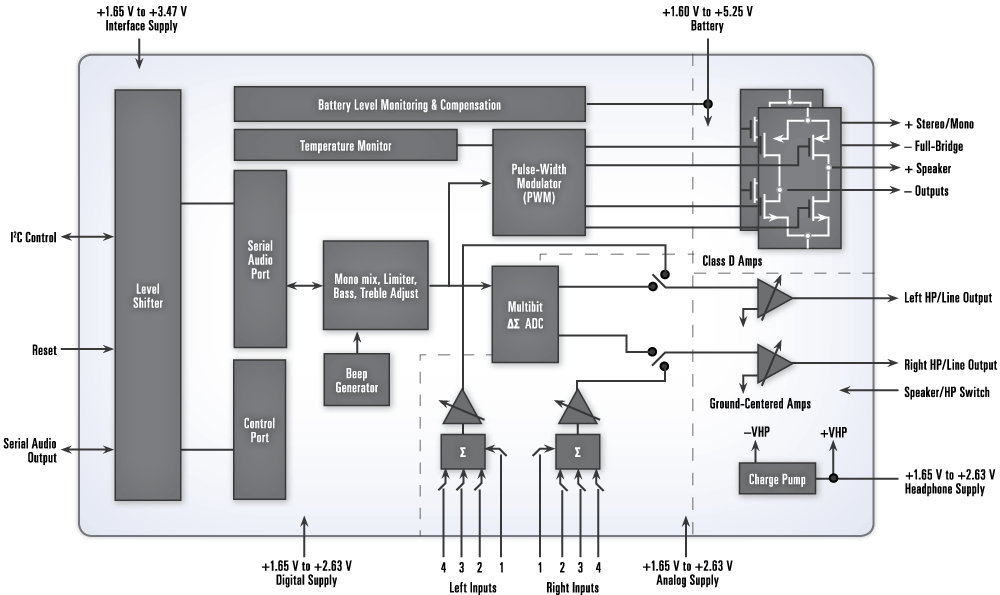

CS43L22 是一款高度集成的低功耗立体声 DAC，配备有耳机和 D 类扬声器放大器。DAC 输出通道包括一个数字信号处理引擎，具有各种固定功能控制，例如音调和音量控制。DAC 还包括去加重、限制功能和哗声发生器，可提供跨越两个八度音阶范围的音调选择。

立体声耳机放大器采用独立的正电源供电，集成电荷泵提供负电源，允许以接地为中心的模拟输出，而无需隔直流电容器。D 类立体声扬声器不要求外部滤波器，可直接连接电池电源。

CS43L22 可调节输入信号模拟路由，直接驱动耳机放大器，该功能对采用 FM 调谐器的应用非常有用。CS43L22 采用低电压模拟和数字核电源供电，使其成为要求最小空间量和极低功耗的便携式系统的理想之选。

立体声DAC

• 高性能立体声DAC
• • 98dB动态范围(A-wtd)
  • -88dBTHD+N
  • 4kHz至96kHz采样率
• 数字信号处理引擎
• • 高低音控制
  • 软斜坡和零交叉变换
  • 可编程峰值检测和限制器
  • 哗声发生器，带全音调控制

D类立体声/单声道扬声器放大器

• 无需外部滤波器
• 立体声输出功率高，10%THD+N
• • 以5.0V电源为8欧姆提供2x1.00W功率
  • 以3.7V电源为8欧姆提供2x550mW功率
  • 以2.5V电源为8欧姆提供2x230mW功率
• 单声道输出功率高，10%THD+N
• • 以5.0V电源为4欧姆提供1x1.90W功率
  • 以3.7V电源为4欧姆提供1x1.00W功率
  • 以2.5V电源为4欧姆提供1x350mW功率
• 直接连接电池电源运转
• • 电池电量级别监控与补偿
• 800mW时达82%
• 对准相位PWM输出降低闲通路电流
• 静态电流低

立体声耳机放大器/线路输出

• 以接地为中心的输出
• • 集成电荷泵
  • 无需隔直流电容器
• 功率输出高，-75dBTHD+N
• • 以1.8V电源为16欧姆提供2x23mW功率
  • 以2.5V电源为16欧姆提供2x44mW功率

系统特性

• 12、24和27MHz主时钟支持，以及典型音频时钟速率
• 高性能24位转换器
• • 多位Delta-Sigma架构
  • 极低的64Fs过度取样时钟降低功耗
• 低功耗运转
• • 立体声模拟通道：1.8V时达10mW
  • 立体声回放：1.8V时达14mW
• 可变电源
• • 1.8V至2.5V数字与模拟
  • 2.5V至5VD类放大器
  • 1.8V至2.5V耳机放大器
  • 1.8V至3.3V接口逻辑
• 电源故障管理
• 灵活的时钟选项
• • 主运作或从属运作
  • 可选高阻抗数字输出
  • 四分之一速率模式-（即在维持高达16kHz的真实白噪声基准的同时允许8kHzFs）
• I2C控制端口运转
• 耳机/扬声器检测输入
• 砰噗声和喀哒声抑制

应用

• 便携式媒体播放机
• MP3播放机
• MP3家庭迷你音乐站
• 手持式GPS
• IP机顶盒
• 便携式DVD播放机
• 便携式游戏设备
• 玩具

Part	Channels	Resolution (bits)	Dynamic Range (dB)	THD+N (dB)	Sample Rate (kHz)	Analog Outputs	Power Supply (V)	Output Level (Vrms)	Comments	Package
CS43L22	2	24	98	-88	96	Single-ended	VA/VD=1.65to2.83; VP=2.37to5.35; VL=1.8to3.3	1.3	HP amp, Class-D speaker amp	40 QFN
