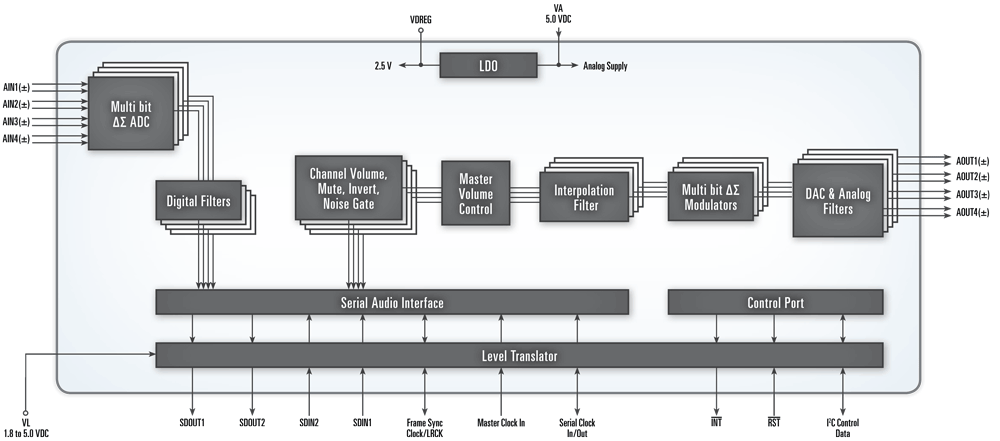

CS4244功能框图
CS4244 产品数据
CDB4244 评估板数据
Cirrus Logic芯片：
承诺原装正品
专营Cirrus Logic，真正优化您的供应链
Cirrus Logic产品 - CS4244介绍

CS4244 - 带 PCM 和 TDM 接口的 4进/4 出音频编码解码器

CS4244是Cirrus Logic公司的一款多声道编解码器产品，CS4244是带 PCM 和 TDM 接口的 4进/4 出音频编码解码器，本站介绍了CS4244的封装应用图解、特点和优点、功能等，并给出了与CS4244相关的Cirrus Logic元器件型号供参考。

CS4244 - 带 PCM 和 TDM 接口的 4进/4 出音频编码解码器 - 多声道编解码器 - 编解码器 - Cirrus Logic

CS4244 - 产品描述

CS4244 内含 4 个多位模数转换器和 4 个多位数模 Δ-Σ 转换器，可与差分输入及差分或单端输出兼容。 每个 DAC 路径都配有数字音量控制、噪音门控和静音功能。 高通滤波器可选择性配备给 4 个 ADC 输入。 CS4244 可支持主动和被动模式及 TDM、左对齐及 I2S 模式。

本产品采用汽车（-40 °C 至 +105 °C）和商业（-40 °C 至 +85 °C）气温等级的 40 管脚 QFN 封装。 CDB4244 客户展示板也可用于设备评估和建议实现中。

CS4244 - 产品特性
DAC特性
  • 高级多位DeltaSigma调制器
  • 24位分辨率
  • 差分或单端输出
  • 动态范围（A计权）
    • -109分贝差分
    • -105分贝单端
  • THD+N
    • -90分贝差分
    • -88分贝单端
  • 2VRMS全电压输出至3-k?AC负载
  • 轨到轨操作
ADC特性
  • 高级多位DeltaSigma调制器
  • 24位分辨率
  • 差分输入
  • -105分贝动态范围（A计权）
  • -88分贝THD+N
  • 2VRMS全电压输入
系统特性
  • TDM，左对齐和I2S串行输入和输出
  • I2C主机控制端口
  • 支持5V和1.8V逻辑电平
  • 支持高达96kHz的取样频率
CS4244 - 规格表
PartChannelsDynamic Range (dB)THD+N (dB)Sample Rate (kHz)Analog I/OPower Supply (V)CommentsPackage
CS42444in;
4out		108DAC;
105ADC		-90DAC;
-95ADC		192Single-ended or DifferentialVA=3.3or 5;
VL=0to0		PCM and TDM interfaces40 QFN
