CS4353技术文档下载：

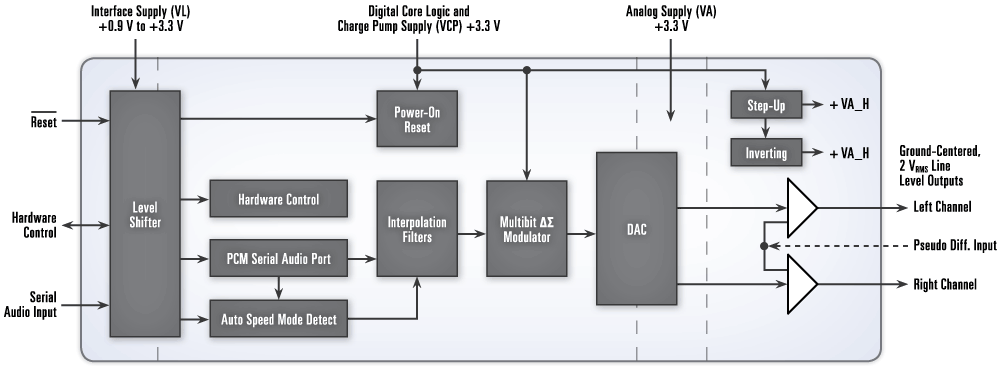

CS4353 - 产品及功能框图：
CS4353 - 3.3 V 立体声音频 DAC
CS4353是Cirrus Logic公司的一款D/A 转换器产品，CS4353是3.3 V 立体声音频 DAC，本站介绍了CS4353的封装应用图解、特点和优点、功能等，并给出了与CS4353相关的Cirrus Logic元器件型号供参考。
CS4353 - 3.3 V 立体声音频 DAC - D/A 转换器 - 音频 - Cirrus Logic
CS4353 - 产品描述
CS4353 是立体声数模转换器，带有单片 2VRMS 线路驱动器，使用单一 3.3 V 电源供电。
这款新的 DAC 是 CS4352 的升级版，需要 9 至 12V 的电源。CS4353 采用电荷泵架构，无需高压调节器即可输出 2VRMS 电压。
CS4353 还采用以接地为中心的输出架构，不需要外部隔直流电容器和任何防漏电路。
因此，这种新一代 DAC 能够极大地减少外部组件数，使设计更简便。
CS4352 非常适合于需要线路电平输出的应用，例如 DTV、Blu-ray 播放机、机顶盒、视频游戏机、DVD 播放机和录像机、个人视频录像机 (PVR)、DVD 接收机之类的主流消费类产品。此外还适合于数字调音台、多轨录音系统、外置式转换器、效果处理器和车载音频系统等其它应用。
CS4353 采用 24 针 QFN 封装，有商业级和汽车级。
CS4353 - 产品特性
- 多位Delta-Sigma调制器
- 106dBA-wt动态范围
- -93dBTHD+N
- 以接地为中心的单端模拟架构
- 无需隔直流电容器
- 集成式升压/反转电荷泵
- 滤波的线路电平输出
- 可选的1或2VRMS全量程输出
- 时钟抖动敏感度低
- 数字滤波延时低
- 支持达192kHz的采样率
- 24位分辨率
- 电源
- +3.3V电荷泵和磁芯逻辑
- +3.3V模拟
- +0.9至3.3V接口
- 24针QFN，无铅装配
CS4353 - 规格表
| Part | Channels | Resolution (bits) | Dynamic Range (dB) | THD+N (dB) | Sample Rate (kHz) | Analog Outputs | Power Supply (V) | Output Level (Vrms) | Comments | Package |
|---|---|---|---|---|---|---|---|---|---|---|
| CS4353 | 状态：不建议用于新设计。建议可用于新设计： WM1824 |
