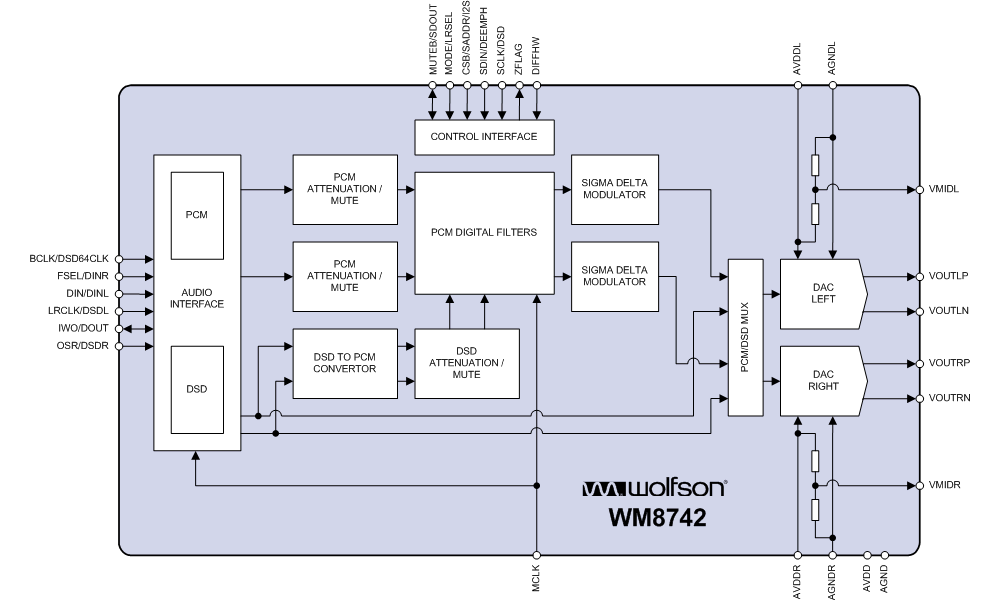

WM8742 - 产品及功能框图：
Cirrus Logic芯片：
- CDB8416 - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
- CS4334-KS - 集成电路（IC） > 数据采集 > ADC/DAC - 特殊用途
- WM8958-6220-CS72-M - Wolfson欧胜微音频芯片
- VRE304AS - 电压基准芯片
- CS4220-KSZR - 集成电路（IC） > 接口 > 编解码器
- CS47028B-CQZR - 集成电路（IC） > 嵌入式 > DSP（数字信号处理器）
- CS5566-ISZ - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- CDB6123-1 - 评估和演示板及套件
- CS3002-ISZR - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- CS61574A-IL1Z - 集成电路（IC） > 接口 > 电信
WM8742 - Stereo DAC with DSD Support
WM8742是Cirrus Logic公司的一款D/A 转换器产品，WM8742是Stereo DAC with DSD Support，本站介绍了WM8742的封装应用图解、特点和优点、功能等，并给出了与WM8742相关的Cirrus Logic元器件型号供参考。
WM8742 - Stereo DAC with DSD Support - D/A 转换器 - 音频 - Cirrus Logic
WM8742 - 产品描述
WM8742 - 产品特性
- AdvancedUltraHighPerformanceMulti-bitdelta-sigmaArchitecture
- 126dBSNR(‘A’-weightedmono@48kHz)
- 123dBSNR(‘A’-weightedstereo@48kHz)
- 121dBSNR(non-weightedstereo@48kHz)
- -100dBTHD@48kHz
- Differentialanalogvoltageoutputs
- Hightolerancetoclockjitter
- PCMMode
- Samplingfrequency:32kHzto192kHz
- Inputdatawordlengthsupport:16to32-bit
- Supportsallstandardaudiointerfaceformats
- Selectableadvanceddigitalfilterresponses
- Includeslinear/minimumphaseandrangeoftailoredcharacteristics
- Enableslowpre-ringing,minimallatency
- Optionalinterfacetoindustrystandardexternalfilters
- Digitalvolumecontrolin0.125dBstepswithsoftrampandsoftmute
- Anti-clippingmodetopreventdistortionevenwithinputsignalsrecordedupto0dB
- Selectablede-emphasissupport
- ZeroFlagoutput
- DSDMode
- DSDbit-streamsupportforSACDapplications
- Supportfornormalorphasemodulatedbit-streams
- DirectorPCMconvertedDSDpaths(DSDPlus)
- DSDmute
- Hardwareorsoftwarecontrolmodes:
- 2and3wireserialcontrolinterfacesupport
- PincompatiblewithWM8740andWM8741
- 4.5Vto5.5Vanalog,3.15Vto3.6Vdigitalsupplyoperation
- 28-leadSSOPPackage
WM8742 - 规格表
| Part | Channels | Resolution (bits) | Dynamic Range (dB) | THD+N (dB) | Sample Rate (kHz) | Analog Outputs | Power Supply (V) | Output Level (Vrms) | Comments | Package |
|---|---|---|---|---|---|---|---|---|---|---|
| WM8742 | 2 | 24 | 126 | -100 | 192 | Differential | VA=4.5to5.5; VD=3to3.6 | 2 | Selectable advanced digital filter responses, HW and 2/3-wire SW control | 28 SSOP |
