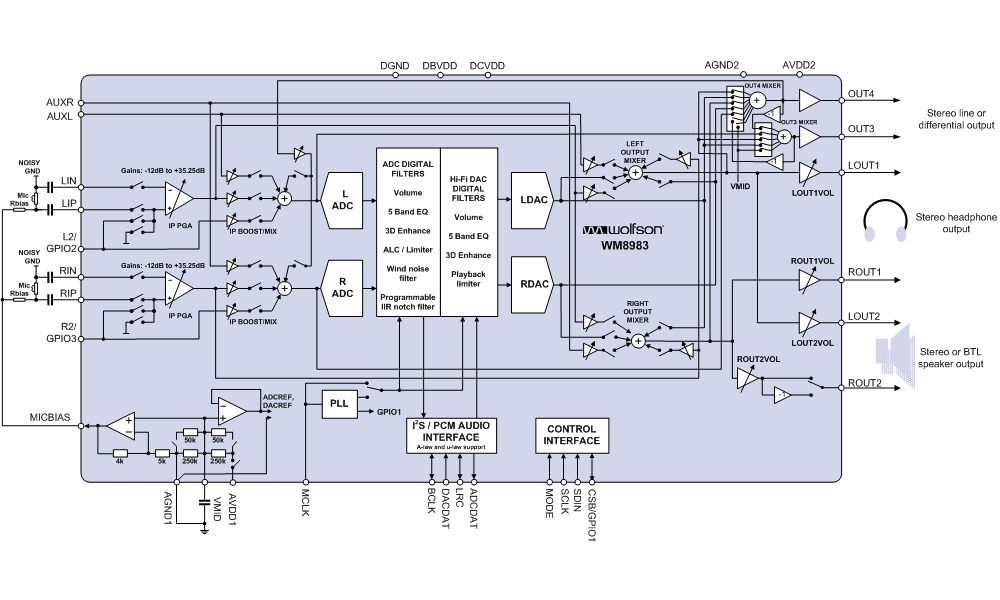

WM8983 - 产品及功能框图：
WM8983功能框图
WM8983 产品数据
WM8983 6160 FL32 M REV1 Example Configurations
WM8983 6160 FL32 M REV1 Schematic and Layout
WAN-0129 Decoupling and Layout Methodology for Wolfson DACs, ADCs and CODECs
WAN_0197 Improving the PSRR in Wolfson CODECs
WAN_0178 Suggested ALC Settings for Portable Devices
Cirrus Logic芯片：
承诺原装正品
专营Cirrus Logic，真正优化您的供应链
Cirrus Logic产品 - WM8983介绍

WM8983 - Codec with Speaker Driver

WM8983是Cirrus Logic公司的一款单声道/立体声编解码器产品，WM8983是Codec with Speaker Driver，本站介绍了WM8983的封装应用图解、特点和优点、功能等，并给出了与WM8983相关的Cirrus Logic元器件型号供参考。

WM8983 - Codec with Speaker Driver - 单声道/立体声编解码器 - 编解码器 - Cirrus Logic

WM8983 - 产品描述
WM8983 - 产品特性
StereoCodec:
  • DACSNR98dB,THD-84dB(‘A’weighted@48kHz)
  • ADCSNR95dB,THD-84dB(‘A’weighted@48kHz)
  • Speakerdriver(1Winto8WBTLwith5Vsupply)
    • SNR90dB
    • PSRR80dB
  • Headphonedriverwith‘capless’option
  • 40mW/channeloutputpowerinto16W/3.3VAVDD2
  • Popandclicksuppression
MicPreamps:
  • StereoDifferentialormonomicrophoneInterfaces
  • Programmablepreampgain
  • Pseudodifferentialinputswithcommonmoderejection
  • ProgrammableALC/NoiseGateinADCpath
  • Low-noisebiassuppliedforelectretmicrophones
Otherfeatures:
  • Enhanced3-Dfunctionforimprovedstereoseparation
  • Highlyflexiblemixingfunctions
  • 5-bandequaliser(ADCorDACpath)
  • ADCProgrammablehighpassfilter(windnoisereduction)
  • ADCProgrammableIIRnotchfilter
  • Auxinputsforstereoanaloginputsignalsor‘beep’
  • PLLsupportingvariousclocksbetween8MHz-50MHz
  • Sampleratessupported(kHz):8,11.025,16,12,16,22.05,24,32,44.1,48
  • 2.5Vto3.6Vanalogsupplies
  • 1.71Vto3.6Vdigitalsupplies
  • 2.5Vto5.5Vspeakersupplies
  • 5x5mm32-leadQFNpackage
WM8983 - 规格表
PartChannelsDynamic Range (dB)THD+N (dB)Sample Rate (kHz)Analog I/OPower Supply (V)CommentsPackage
WM89832in;
2out		98DAC;
95ADC		-84DAC;
-84ADC		48DifferentialVA=2.5to5.5;
VD=1.7to3.6		EQ, 3D, DSP filters, MIC interface ALC, HP/speaker amps, PLL32 QFN
