CS5460A技术文档下载：

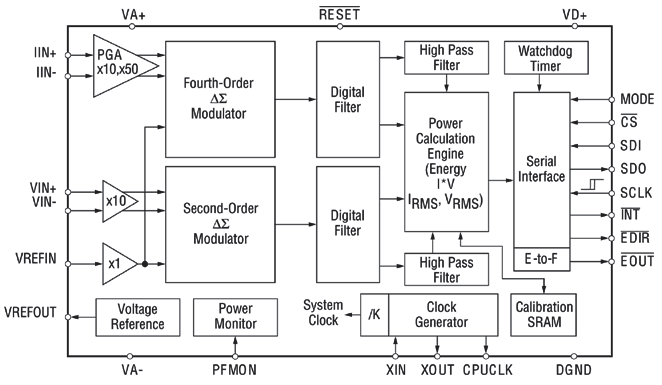

CS5460A - 产品及功能框图：
CS5460A - 单相双向电源/能量集成电路
CS5460A是Cirrus Logic公司的一款功率测量产品，CS5460A是单相双向电源/能量集成电路，本站介绍了CS5460A的封装应用图解、特点和优点、功能等，并给出了与CS5460A相关的Cirrus Logic元器件型号供参考。
CS5460A - 单相双向电源/能量集成电路 - 功率测量 - 工业用 - Cirrus Logic
CS5460A - 产品描述
CS5460A是高度集成的Delta-Sigma模拟至数字（A/D）转换器，它在单一芯片上结合了两个Delta-Sigma A/D转换器、高速功率计算功能和一个串行接口。该芯片是为精确测量和计算而设计的，可用于单项2或3线功率测量设备的能量、瞬时功率、IRMS和VRMS的测量。CS5460A可与一个低成本旁路电阻或变压器相联接以测量电流，也可与电阻分割器或测量用变压器相联接以测量电压。CS5460A带有一个与微控制器通讯的双向串口和一个与供电成正比的可编程频率输出。CS5460A的片上功能还包括交流或直流系统校准。
自动启动（Auto-Boot）功能可允许CS5460A独立执行功能，以及当系统通电后自我初始化。在自动启动模式中，CS5460A可从外置的EEPROM中读取校准数据和启动指令。在低成本测量工具中使用这种模式，CS5460A无需一个微处理器即可正常工作。
CS5460A - 产品特性
- 能量数据线性：能源数据线性：1000：1的动态范围时，读数的±0.1%
- 片内功能：能量，I*V，IRMS和VRMS能量/脉冲转换
- 串行EEPROM的智能自动启动（Auto-Boot）模式
- 交流或直流系统校准
- 机械计数器/步进电机驱动
- 可精确达到IEC，ANSI,JIS标准
- 功耗<12毫瓦
- 片内2.5伏参考电压（典型值25ppm/°C）
- 分路传感器最优化接口
- 相位补偿
- 单相供电的接地参考信号
- 单相3线数字串行接口
- Watchdog计时器
- 供电监控器
- 电源设置
- VA+=5V;VA-=0V;VD+=3Vto5V
- VA+=2.5V;VA-=-2.5V;VD+=3V
- 封装：24引脚SSOP;无铅装配
CS5460A - 规格表
| Part | ADC Converters | Current Sensor Options | Active Energy Accuracy | Reactive Energy Accuracy | IRMS Accuracy | SNR (dB) | Serial Comm | Digital Outputs | VREF Drift (ppm/°C) | Input Voltage (V) | Power Cons. (mW) | Package |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CS5460A | 状态：不建议用于新设计。建议可用于新设计： CS5490 |
