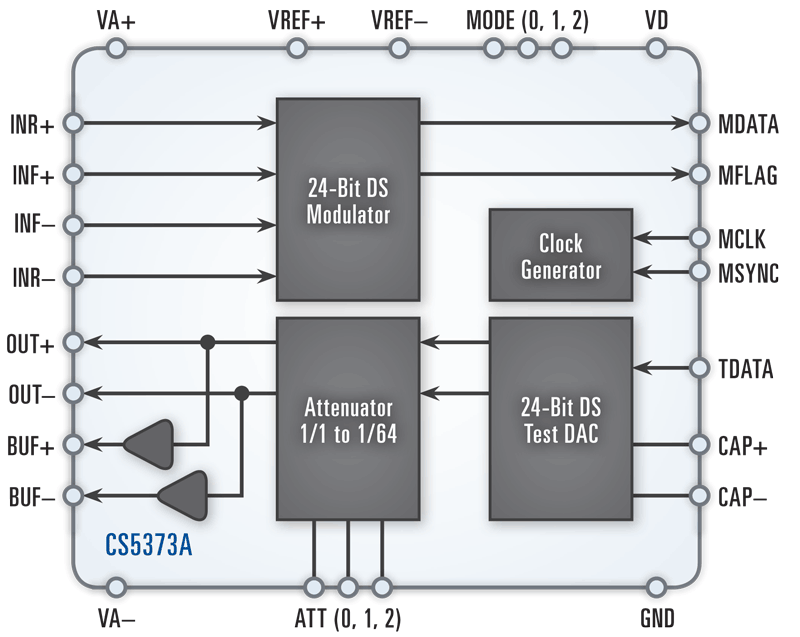

CS5373A - 产品及功能框图：
CS5373A - 24位Δ-Σ调节器
CS5373A是Cirrus Logic公司的一款单 S（单通道）产品，CS5373A是24位Δ-Σ调节器，本站介绍了CS5373A的封装应用图解、特点和优点、功能等，并给出了与CS5373A相关的Cirrus Logic元器件型号供参考。
CS5373A - 24位Δ-Σ调节器 - 单 S（单通道） - 地球物理测量 - Cirrus Logic
CS5373A - 产品描述
CS4373A是一款带有适用于传感器和电器通道检测集成测试DAC的单轨道性能优良低功耗的4阶Δ-Σ调节器。
CS5373A型调节器提供大幅动态范围和极小总和谐失真，同时相比较我公司之前的地震调节器产品其单轨道功耗要小的多。此种调节器普通状态下功耗为5 mA，休眠状态下功耗为220 μA；当中断其输入时钟后，此调节器进入功耗仅为2 μA的电源切断状态。
CS5373A的集成测试DAC是一款用于检测高分辨率低频测量系统的多功能差分输出数模转换器。其双输出包含一个用于电子通道检测的精密输出（OUT±）和一个用于线路板内部传感器检测的缓冲输出（BUF±）。精密输出的数模转换失真（总谐波失真）典型值为-115 dB，缓冲输出为-105 dB。在抗噪方面，430赫兹频段内信噪比为114 dB。模拟输出由CS5378数字滤波器的数字Δ-Σ位流驱动，最大输出电压为5伏峰-峰信号。低功耗、可选衰减、双输出及可编程测试模式等特点使其成为地震数据采集系统和地球物理仪器的理想检测设备。
CS5373A - 产品特性
CS5373A特性- 双电源配置
- VA+=2.5V;VA-=-2.5V;VD=3.3V
- 小引脚：28引脚SSOP包装
- 24位模拟至数字转换
- 4阶Δ-Σ架构
- 容许时钟抖动架构
- 输入电压为5伏峰-峰差分
- 大幅动态范围（信噪比）
- 215赫兹频段内信噪比127dB（2ms采样）
- 430赫兹频段内信噪比124dB（1ms采样）
- 总和谐失真极低（THD）
- -118dBTHD典型值
- -112dBTHD最大值
- 低功耗
- 普通模式：5mA
- 休眠模式：220μA
- 数字Δ-Σ输入，差分模拟输出
- 可选差分输出（OUT±，BUF±）
- 可选输出衰减
- 1、1/2、1/4、1/8、1/16、1/32和1/64
- 用户可编程测试模式
- AC差分/共模输出
- DC脉冲/校准输出
- AC输出电压：5伏峰-峰差分
- DC输出电压：2.5伏dc差分
- 抗噪性能出色
- 430Hz频段内，信噪比114dB
- 总谐波失真极低
- OUT±：-115dBTHD典型值，-112dBTHD最大值
- BUF±：-105dBTHD典型值，-95dBTHD最大值
- 低功耗
- 普通模式：8mA
- 休眠模式：500μA
- 电源关断：120μA
CS5373A - 规格表
| Part | Description | Resolution (bits) | Dynamic Range (dB) | THD (dB) | Power Consumption Per Channel (mW) | Signal Range (V) | Package |
|---|---|---|---|---|---|---|---|
| CS5373A | Single ADC& Test DAC | 24 | 124(ADC); 114(DAC) | -118(ADC); -116(DAC) | 25(ADC); 40(DAC) | 5Vp-p diff | 28 SSOP |
