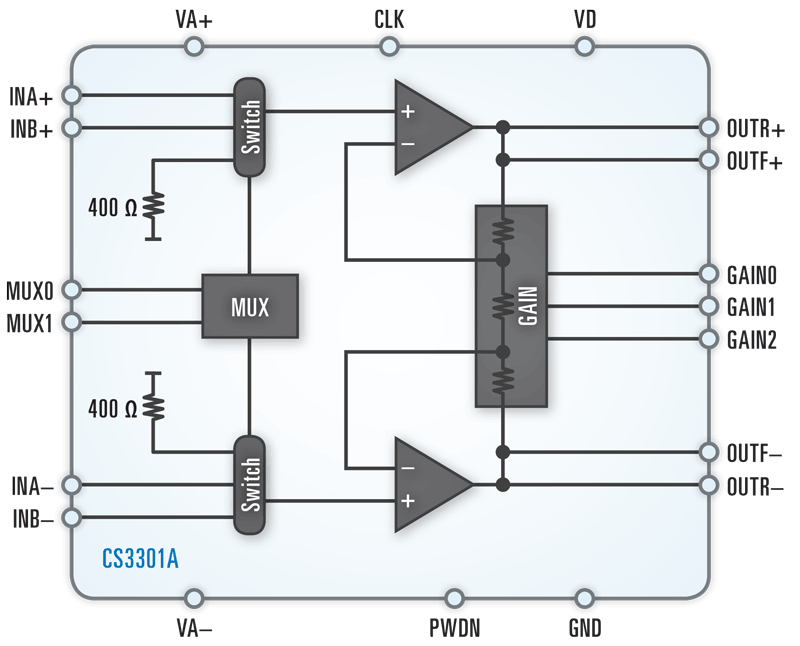

CS3301A - 产品及功能框图：
CS3301A - 地音测听器用低噪音可编程增益差分放大器
CS3301A是Cirrus Logic公司的一款单 S（单通道）产品，CS3301A是地音测听器用低噪音可编程增益差分放大器，本站介绍了CS3301A的封装应用图解、特点和优点、功能等，并给出了与CS3301A相关的Cirrus Logic元器件型号供参考。
CS3301A - 地音测听器用低噪音可编程增益差分放大器 - 单 S（单通道） - 地球物理测量 - Cirrus Logic
CS3301A - 产品描述
CS3301A 地震放大器具有低噪音、高性能、小尺寸等特点，旨在用于地音测听器传感器。该高度集成的可编程增益差分放大器用于精确低频、高动态范围测量。
基于 Cirrus Logic 的专利技术 Multipath 放大器架构，该超强放大器可提供无敌的噪音和漂移性能。低功耗与杰出的 THD 性能，使其成为当今地震应用的理想之选。
CS3301A 为斩波器稳定式并用于地音测听器传感器，可提供令人惊叹的低噪音和低漂移性能（低至 0.1 Hz）。此放大器具有广泛的功能集，采用 24 针 SSOP 封装，为地震应用提供了卓越的性价比。
CS3301A - 产品特性
- 信号带宽：DC至2kHz
- 差分输入，差分输出
- 复用输入：INA、INB、800欧姆终端
- 最大信号幅度：5Vp-p差分
- 高性能
- 卓越的噪音性能
- CS3301A地音测听器放大器
- 0.1Hz和10Hz之间为0.18μVp-p
- 从0.1Hz到2kHz为8.5nV/√Hz
- CS3302A水中听音器放大器
- 0.1Hz和10Hz之间为1μVp-p
- 从200Hz到2kHz为8.5nV/√Hz
- 总谐波失真低
- CS3301A地音测听器放大器
- 典型值为-121dBTHD(0.000089%)
- 最大值为-112dBTHD(0.000251%)
- CS3302A水中听音器放大器
- 典型值为-118dBTHD(0.000126%)
- 最大值为-112dBTHD(0.000251%)
- 输入偏置低
- CS3301A，1nA
- CS3302A，<1pA
- 偏移低：最大0.05μV/°C
- 低功耗
- CS3301A地音测听器放大器
- 正常/PWDN：5.5mA，10μA
- CS3302A水中听音器放大器
- 正常/PWDN：5mA，10μA
- 高集成度
- 引脚可选增益：x1，x2，x4，x8，x16，x32，x64
- 双电源配置
- VA+=+2.5V，VA-=-2.5V，VD=+3.3V
- 采用24针SSOP封装
CS3301A - 规格表
| Part | Description | Resolution (bits) | Dynamic Range (dB) | THD (dB) | Power Consumption Per Channel (mW) | Signal Range (V) | Package |
|---|---|---|---|---|---|---|---|
| CS3301A | Geophone Amplifier | — | — | -121 | 27.5 | 5Vp-p diff | 24 SSOP |
