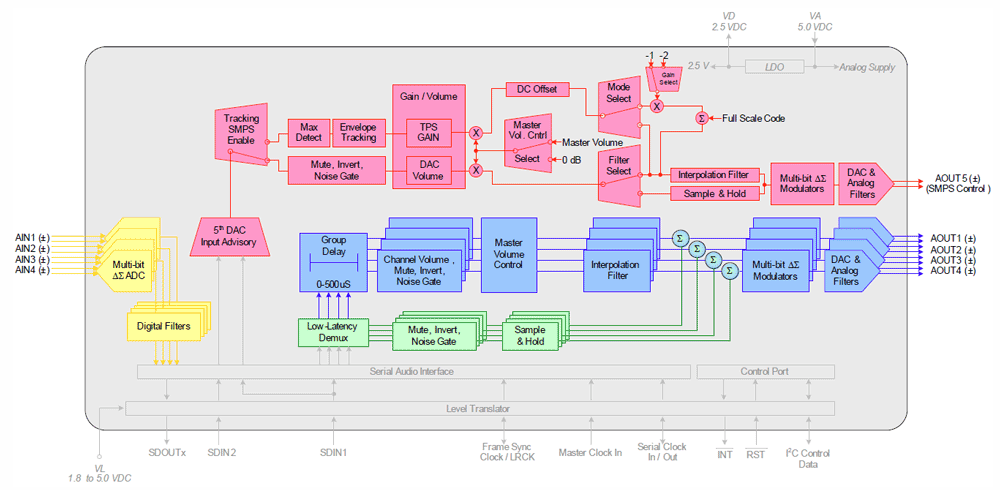

CS4234功能框图
CS4234 产品数据
Cirrus Logic芯片：
承诺原装正品
专营Cirrus Logic，真正优化您的供应链
Cirrus Logic产品 - CS4234介绍

CS4234 - 带有可编程 H 级控制器的 4 进/5 出编码解码器

CS4234是Cirrus Logic公司的一款多声道编解码器产品，CS4234是带有可编程 H 级控制器的 4 进/5 出编码解码器，本站介绍了CS4234的封装应用图解、特点和优点、功能等，并给出了与CS4234相关的Cirrus Logic元器件型号供参考。

CS4234 - 带有可编程 H 级控制器的 4 进/5 出编码解码器 - 多声道编解码器 - 编解码器 - Cirrus Logic

CS4234 - 产品描述

CS4234 是一种通用型编码解码器，内含 4 通道高性能模数转换器、4 通道高性能音频数模转换器和 1 通道模数转换器，以便向外部 H 级跟踪电源提供非延迟音频基准信号。 如果不用于驱动跟踪电源，第 5 型 DAC（数模转换器）可以用作标准音频级 DAC，性能规格与音频路径中的 4 个 DAC 相同。 另外，CS4234 还包括可调谐延迟模组，便于 4 个音频 DAC 路径中的每一个都可以为外部转换模式电源提供前置时间，并且在 DAC 输出中设置非延迟路径，以便将需要低延迟路径的信号提供给输出端。

CS4234 - 产品特性
DAC特性
  • 高级多位DeltaSigma调制器
  • 24位分辨率
  • 差分或单端输出
  • -109分贝动态范围（A计权）
  • -90分贝THD+N
  • 2VRMS全电压输出至3-k?交流负载
  • 轨到轨操作
  • 4通道音频输出路径中有可编程延迟模组
ADC特性
  • 高级多位DeltaSigma调制器
  • 24位分辨率
  • 差分输入
  • -105分贝动态范围（A计权）
  • 88分贝THD+N
  • 2VRMS全电压输入
系统特性
  • TDM，左对齐，I2S串行输入和输出
  • 非延迟低延迟路径
  • 支持高达96kHz的取样频率
  • 可与任何集成AB类放大器IC或分立放大器一起使用
  • 提高AB类放大器效率
  • 为外部交换模式电源创建音频跟踪基准信号
  • 多达32通道的内部包络跟踪
  • 输入路径用于外部生成的跟踪信号
应用
  • 汽车音频放大器
  • 调音台
  • 效果器
CS4234 - 规格表
PartChannelsDynamic Range (dB)THD+N (dB)Sample Rate (kHz)Analog I/OPower Supply (V)CommentsPackage
CS42344in;
5out		108DAC;
105ADC		-90DAC;
-95ADC		192Single-ended or DifferentialVA=3.3or 5;
VL=1.8to5		PCM and TDM interfaces40 QFN
